PipeBuilder Formulare > Isometrien

PBclip0406

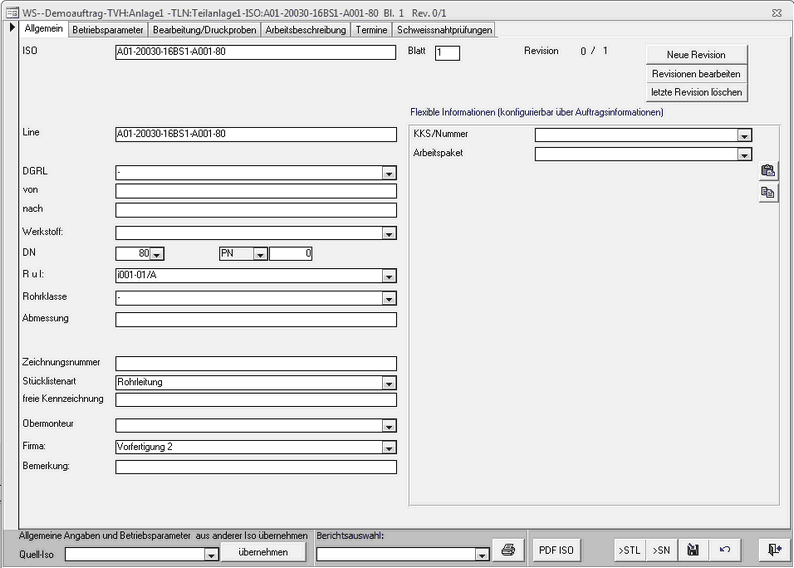

Das Formular enthält Detailinformationen zu Isometrie/Blatt ...

Über viele der hier beschriebenen Attribute zur Isometrie kann die Isometrie später auch selektiert werden , um weiterführende Auswertungen oder sonstige Operationen für eine Gruppe von Isometrien vorzunehmen.

Beispiel: Selektion aller Isometrien , die zu einer Rohrleitung gehören , um dafür eine Material-Summenliste zu drucken.

Isometrien werden über das Formular "ISO Verwaltung Termine und Materialstatus " selektiert .

Aufruf: Auftragsverwaltung->Auftragsstruktur->Doppelklick auf <ISO-Nr.>

Felder	Beschreibung
ISO	Isometrienummer
Blatt	Blatt der Isometriezeichnung
Line	Bezeichnung der Rohrleitung
DGRL	Einstufung nach Druckgeräterichtlinie
von	räumliche Anordnung der Isometrie in der Anlage
nach	räumliche Anordnung der Isometrie in der Anlage
Werkstoff	Hauptwerkstoff der Isometrie (Nachschlagewerte über Customizing)
DN	Hauptnennweite der Isometrie
	Nenndruck der Isometrie im Kombinationsfeld ist "PN" oder "class" wählbar
RuI	Nummer des PID-Schemas
Rohrklasse	Hauptrohrklasse der Isometrie (Nachschlagewerte über Customizing)
Abmessung	freier Text für Abmessung der Rohrleitung
Zeichnungsnummer	Zeichnungsnummer
Stücklistenart	⇒reguläre Stücklisten tragen hier den Wert "Rohrleitung" (Standard) , Hilfsstücklisten für verschiedene Verwendungszwecke wie MTO, Mengengerüste für Bestellungen ... tragen hier das Kennzeichen "Vorabbestellung Material"
freie Kennzeichnung	zur freien Verwendung
Obermonteur	Obermonteur für die ISO (nur zur späteren Selektion)
Firma	Montage- oder Vorfertigungsfirma (nur falls zur späteren Selektion benötigt)
Bemerkung	(nur falls zur späteren Selektion benötigt)
flexible Felder	⇒hier wurde die Möglichkeit geschaffen bis zu 20 weitere Felder für die Isometrie zu definieren. Die Definition der Felder erfolgt auftragsbezogen : (Siehe Auftragsverwaltung->Auftragsinformationen bearbeiten->Register flexible Felder Bezeichnungen) Die flexiblen Felder sind unter ihrer flexiblen Bezeichnung uneingeschränkt zu Selektionszwecken verwendbar !

Steuerelemente

Beschreibung

Diese Funktion dient zur Übernahme der Detailinformationen von einem anderen Isometrie/Blatt

Drucken von Berichten zur aktuellen Isometrie

Schaltflächen	Beschreibung
	Wechsel in das Stücklistenformular zur aktuell gewählten Isometrie
	Speichern
	Änderung rückgängig
	Informationen für flexible Felder aus "Zwischenablage" einfügen
	Informationen für flexible Felder in "Zwischenablage" kopieren

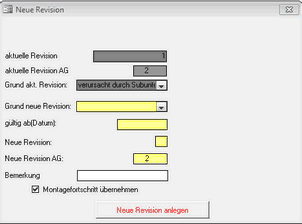

	Anlegen einer neuen Revision für die Isometrie

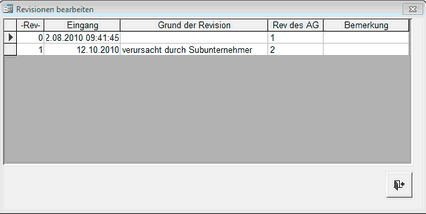

	Ändern von Revisionsinformationen
	Löschen der letzten Revision. Dies ist nur möglich , wenn zu dieser Revision noch keine Stücklistenpositionen existieren.
	Im Isometriedetailformular kann über die Schaltfläche "PDF-ISO" eine Isometriezeichnung im PDF-Format geöffnet werden. Der Dateiname der aktuellen Isometriezeichnung muss folgender Namenskonvention unterliegen: Isometrienummer_Blatt.pdf PipeBuilder sucht in folgenden Pfaden nach dieser Datei: I. Projektpfad\ISO_DRAW\PDF_ASBUILT\ II. Projektpfad\PDF_ISO\ Hinweis : Der Projektpfad wird im Auftragskopf im Register "Sonstiges" konfiguriert.

PBclip0406

Betriebsparameter

PBclip0093

Felder	Beschreibung

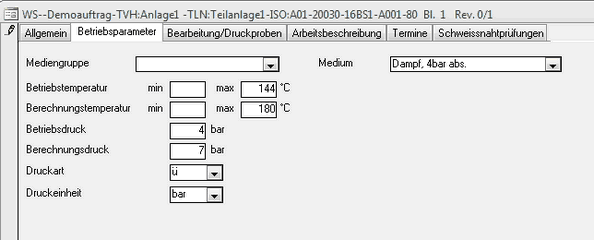

Mediengruppe	Mediengruppe
Medium	Medium
Betriebstemperatur	Betriebstemperatur
Berechnungstemperatur	Berechnungstemperatur
Betriebsdruck min /max	Betriebsdruck
Berechnungsdruck min /max	Berechnungsdruck
Druckart	absolut (a) oder Überdruck (ü)
Druckeinheit	bar oder MPa

PBclip0094

Felder	Beschreibung

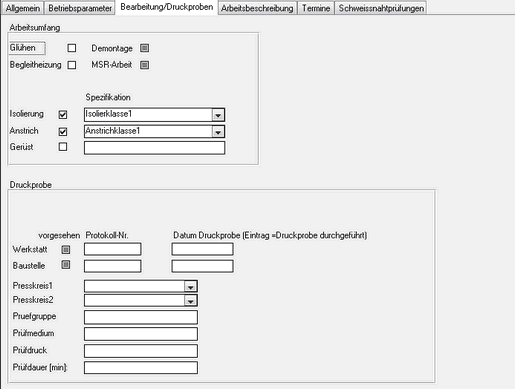

Glühen	Ist Glühen notwendig?
Demontage	Ist Demontage notwendig?
Begleitheizung	Ist Begleitheizung notwendig?
MSR-Arbeit	Ist MSR-Arbeit notwendig?
Isolierung / Spezifikation	Isolierung / Spezifikation Eine einheitliche Bezeichnung der Spezifikation ist sinnvoll. Aus der Isolierungsspezifikation der Isometrie können zu Abrechnungszwecken automatisch Isolierungspositionen für die in der Isometrie verbauten Materialpositionen generiert werden.
Anstrich /Spezifikation	Anstrich /Spezifikation Eine einheitliche Bezeichnung der Spezifikation ist sinnvoll. Aus der Anstrichspezifikation der Isometrie können zu Abrechnungszwecken automatisch Anstrichpositionen für die in der Isometrie verbauten Materialpositionen generiert werden.
Gerüst /Spezifikation	Gerüst /Spezifikation
Protokollnummer Druckprobe	Protokollnummer Druckprobe
Datum Druckprobe	Datum Druckprobe
Presskreis 1	Presskreis 1 Der Presskreis ist u. a. ein wichtiges Selektionskriterium zur Statusüberwachung des Montagefortschritts. -> z.B. : Welchen Progressstand haben die zu Presskreis x gehörenden Isometrien ?
Presskreis 2	Presskreis 2 Falls eine Isometrie zu mehr als einem Presskreis gehört.
Prüfmedium
Prüfdruck
Prüfdauer

PBclip0095

Felder	Beschreibung

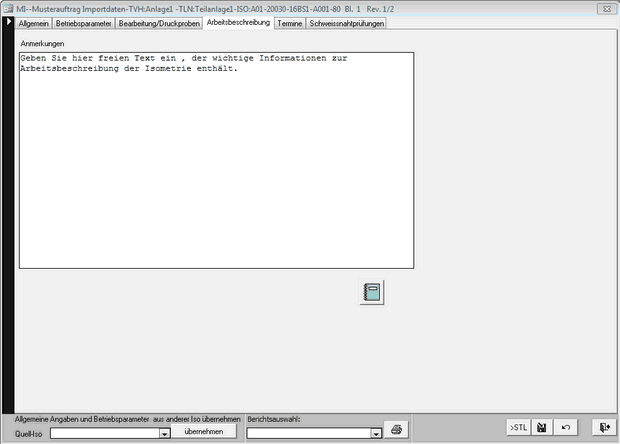

Anmerkungen	Fließtext zur Arbeitsbeschreibung

Schaltflächen

Beschreibung

Arbeitsblatt zur Isometrie drucken.

Das Arbeitsblatt enthält neben der Arbeitsbeschreibung auch andere wichtige Angaben zur Iso.

Felder	Beschreibung
Montagebeginn	Montagebeginn
Montageende	Montageende
Lieferdatum Material	Lieferdatum Material

PBclip0097

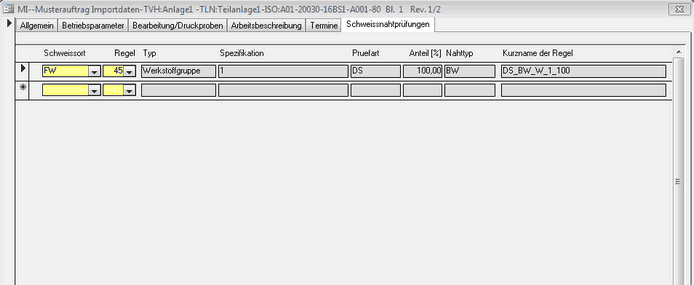

Auf diesem Register sind die zur Isometrie zugeordneten Prüfregeln zu sehen.

Es ist zu beachten , dass eine Definition von Prüfregeln für Schweißnahtprüfungen und deren Zuordnung zu einem Isometrie/Blatt nur dann sinnvoll ist , wenn der Prüfumfang wirklich je Isometrie/Blatt kontrolliert werden soll.

In den meisten anderen Fällen wird lediglich eine Kontrolle der erreichten Prüfumfänge mit Hilfe des Schweißnahtexplorers empfohlen. Auf eine Definition von Prüfregeln kann dann verzichtet werden.

Falls eine Kontrolle der erreichten Prüfumfänge für jedes Isometrie/Blatt erfolgen soll , so erfolgt die Definition der Prüfregeln unter:

Schweißnahtmanagement->Prüfungen->Prüfregeln definieren

Felder	Beschreibung
Schweißort	FW=Field Weld (Montagenaht) SW= Shop Weld (Vorfertigungsnaht) (änderbar)
Regel	ID der Regel . Dient nur zur Auswahl der Regel , wenn die Regel manuell über dieses Formular zugeordnet werden soll. Besser erfolgt die Zuordnung jedoch über Schweißnahtmanagement->Prüfungen->Prüfregeln definieren (änderbar)
Typ	Regel gültig für Werkstoffgruppe oder Rohrklasse Werkstoffgruppen können hier definiert werden: Schweißnahtmanagement->Prüfungen->Werkstoffgruppen definieren (nur zur Anzeige)
Spezifikation	enthält die Rohrklasse bei Typ "Rohrklasse" bzw. die Werkstoffgruppe bei Typ "Werkstoffgruppe" (nur zur Anzeige)
Prüfart	Prüfregeln lassen sich nur für folgende Prüfarten definieren DS-Durchstrahlungsprüfung US-Ultraschallprüfung OFR-Oberflächenrissprüfung H-Härte VW-Verwechslungsprüfung F1-Flexibel1 (nur zur Anzeige)
Anteil [%]	Prüfanteil am Gesamtumfang der ISO/Blatt (nur zur Anzeige)
Nahttyp	Nahttyp entsprechend Definition im Customizing und Verwendung in der Schweißnahtdokumentation
Kurzname der Regel	Kurzbezeichnung mit allen Parametern der Regel
