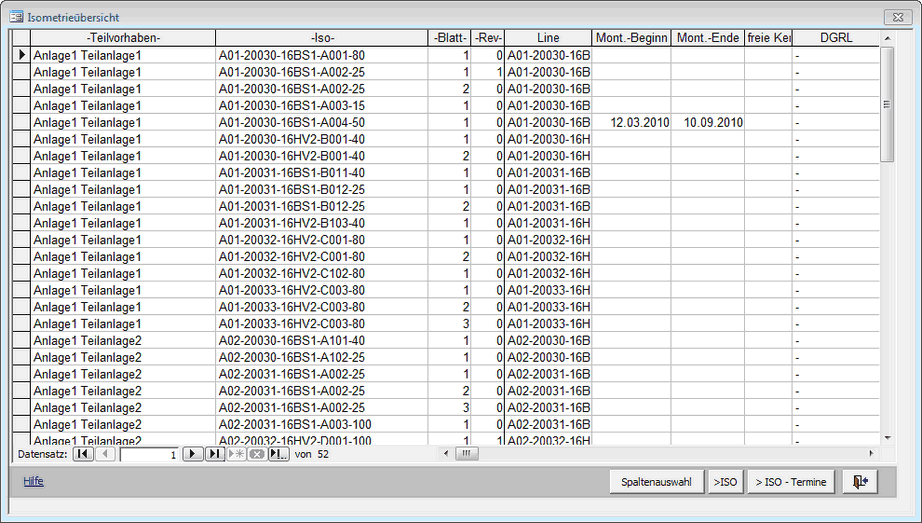

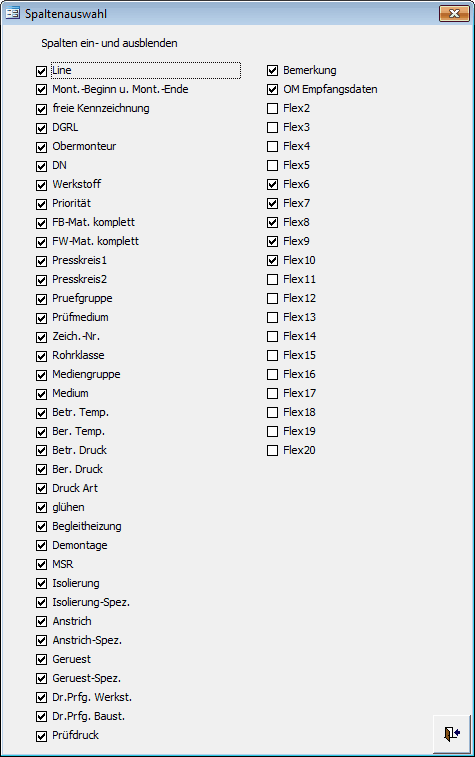

Tabellenspalten
|
Beschreibung
|
-Teilvorhaben-
|
Ansicht des Teilvorhaben (TVH) der Isometrie
Pflege erfolgt über die Auftragsstruktur
|
-ISO-
|
Ansicht der Isometrienummer der Isometrie
Eingabe erfolgt über die Auftragsstruktur oder die Isometriedetails
|
-Blatt-
|
Ansicht der Blattnummer der Isometrie (Sh)
Eingabe erfolgt über die Auftragsstruktur oder die Isometriedetails
|
-Rev-
|
Ansicht des (internen) Revisionstandes für jede Isometrie
Eingabe erfolgt über die Isometriedetail
|
Line
|
Line (Rohrleitung) der Isometrie
|
Mont.-Beginn
|
Montagebeginn der Isometrie
|
Mont.-Ende
|
Montageende der Isometrie
|
freie Kennz.
|
Kennzeichnung der Isometrie
|
DGRL
|
Kennzeichnung lt. Druckgeräterichtlinie der Isometrie
|
OM
|
Obermonteur der Isometrie
|
DN
|
Hauptnennweite der Isometrie
|
Werkstoff
|
Hauptwerkstoffes der Isometrie
|
Prior.
|
Priorität der Isometrie ( die Verarbeitungsreihenfolge )
|
-FB-Mat. komplett [%]-
|
Anzeige des Prozentwertes des reservierten Materiales der Isometrie, für die Bereitstellungsart Baustelle (*FB)
Es wird ein farbig hinterlegter Prozentwert angezeigt.
( grün 100 %, gelb 20-99%, 10-19% rot , weiß = ohne Reservierung )
|
-FW-Mat. komplett [%]-
|
Anzeige des Prozentwertes des reservierten Materiales der Isometrie, für die Bereitstellungsart Werkstatt (*FW)
Es wird ein farbig hinterlegter Prozentwert angezeigt.
( grün 100 %, gelb 20-99%, 10-19% rot , weiß = ohne Reservierung )
|
Presskrs.1
|
Presskreis 1 der Isometrie
|
Presskrs.2
|
Presskreis 2 der Isometrie
(siehe auch Isometriedetails)
|
Prüfgruppe
|
Prüfgruppe der Isometrie
|
Prüfmedium
|
Prüfmedium der Isometrie
|
Zeich.-Nr.
|
Zeichnungsnummer der Isometrie
|
Rohrklasse
|
Hauptrohrklasse der Isometrie
|
Mediengruppe
|
Mediengruppe der Isometrie
|
Medium
|
Medium der Isometrie
|
Betr. Temp.
|
Betriebstemperatur der Isometrie
|
Ber. Temp.
|
Berechnungstemperatur der Isometrie
|
Betr.Druck
|
Betriebsdruck der Isometrie
|
Ber. Druck
|
Berechnungsdruck der Isometrie
|
Druck Art
|
Druckart der Isometrie
(Überdruck/Absolutdruck)
|
glühen
|
Wird die Isometrie geglüht? "ja oder nein"
|
Begleitheizung
|
Hat die Isometrie eine Begleitheitzung? "ja oder nein"
|
Demontage
|
Soll eine Demontage durchgeführt werden? "ja oder nein"
|
MSR
|
Sollen MSR-Arbeiten durchgeführt werden? "ja oder nein"
|
Isolierung
|
Erhält die Isometrie eine Isolierung ? "ja oder nein"
|
Isolierung-Spez.
|
Spezifikation der Isolierung
|
Anstrich
|
Erhält die Isometrie einen Anstrich?
|
Anstrich-Spez.
|
Spezifikation des Anstrich
|
Gerüst
|
Wird ein Gerüst für die Isometrie benötigt ? "ja oder nein"
|
Gerüst Spez.
|
Gerüstspezifikation
|
Dr. Prfg. Werkstatt
|
Soll eine Druckprüfung durchgeführt werden ? "für WERKSTATT(Vorfertigung)"
(optional *1)
|
Nr. Druckprfg. Werkst.
|
Nummer der DruckPrüfung der Isometrie "für WERKSTATT(Vorfertigung)"
(optional *1)
|
Datum Druckprfg. Werkst.
|
Datum der DruckPrüfung der Isometrie "für WERKSTATT(Vorfertigung)"
(optional *1)
|
Dr.Prfg. Baust.
|
Wird eine DruckPrüfung der Isometrie benötigt ? "für BAUSTELLE"
(optional *1)
|
Nr.Druckprfg. Baust.
|
Nummer der Druckprüfung der Isometrie "für BAUSTELLE"
(optional *1)
|
Datum Druckprfg.Baust.
|
Anzeige/Pflege des Datum der Druckprüfung der Isometrie "für BAUSTELLE"
(optional *1)
|
Prüfdruck
|
Anzeige/Pflege des Prüfdruck der Isometrie
(optional *1)
|
Bemerkung
|
Anzeige/Pflege der Bemerkung der Isometrie
|
