Mit Hilfe von tabellarischen Bewertungskatalogen kann eine automatische Bewertung nach Arbeitszeitwerten (AZW) oder Montge-Absolutpreisen durchgeführt werden. (siehe Berechnungsmethode - Tabelle1)

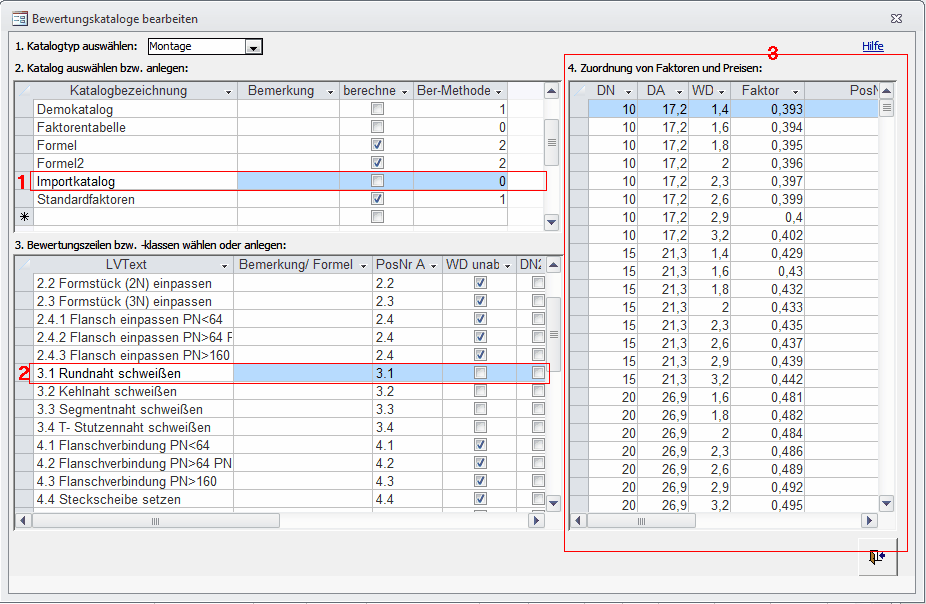

1. Auswahl des Katalogtyps Montage
2. Selektion eines Bewertungskataloges durch Auswahl der entsprechenden Tabellenzeile in Tabelle 1 (1)
Tabellenspalten Tabelle1
Spalte |
Erläuterung |
Katalogbezeichnung |
Name des Bewertungskataloges |
Bemerkung |
|
berechnet |
hier wird zwischen tabellarischem und einem Formelkatalog unterschieden Bei tabellarischen Bewertungskatalogen darf diese Option nicht gewählt werden. |
Berechnungsmethode |
bei tabellarischen Bewertungskatalogen steht hier eine 0 oder eine 1 für eine Bewertung mit Arbeitszeitwerten bzw. eine 21 oder 22 bei einer Bewertung mit Absolutpreisen
-siehe auch *1) |
3. Auswahl einer LVText-Zeile in Tabelle 2 (2)
Tabellenspalten Tabelle2
Spalte |
Erläuterung |
|---|---|
LVText |
Bezeichnung der Aufmaßposition (Bewertungsposition) Es ist die Nummerierung im Text voranzustellen. |
Bemerkung/Formel |
kann bei tabellarischen Bewertungskatalogen leer bleiben |
Pos Nr AG |
Positionsnummer der Aufmaßposition *1) |
WD-unabhängig |
beeinflusst das Nachschlagen der Werte aus dem Bewertungskatalog . Bei der Auswahl dieser Option wird die Wanddicke ignoriert. |
DN2 |
Wenn die Bewertung für die 2. Nennweite der Katalogposition erfolgen soll , ist diese Option zu wählen. |
4. Pflege der Faktoren (AZW) entsprechend des in Tabelle 2 gewählten Aufmaßpositionstextes (3)
Tabellenspalten Tabelle3
Spalte |
Erläuterung |
|---|---|
DN |
Nennweite |
DA |
Außendurchmesser |
WD |
Wanddicke -kann leer bleiben wenn in Tabelle2 "WD-unabhängig" gewählt wurde |
Faktor |
Arbeitszeitwert |
PosNachweis |
Anstelle des Eintrages der Pos Nr AG in Tabelle 2 kann alternativ hier ein Eintrag erfolgen . Jede Zeile in Tabelle 3 kann dann eine andere Positionsnummer tragen. *1) |
*1) Bedeutung der Berechnungsmethode in tabellarischen Bewertungskatalogen
-Bewertung mit Arbeitszeitwerten - 'PosNr AG' aus der Bewertungstabelle (2) soll verwendet werden: Der Haken in der Spalte "Berechnet" darf nicht gesetzt sein und in der Spalte Methode muss eine '0' stehen.
-Bewertung mit Arbeitszeitwerten - 'PosNachweis' aus der Faktorentabelle (3) soll verwendet werden: Der Haken in der Spalte "Berechnet" darf nicht gesetzt sein und in der Spalte Methode muss eine '1' stehen.
-Bewertung mit Absolutpreisen - 'PosNr AG' aus der Bewertungstabelle (2) soll verwendet werden: Der Haken in der Spalte "Berechnet" darf nicht gesetzt sein und in der Spalte Methode muss eine '21' stehen.
-Bewertung mit Absolutpreisen - 'PosNachweis' aus der Faktorentabelle (3) soll verwendet werden: Der Haken in der Spalte "Berechnet" darf nicht gesetzt sein und in der Spalte Methode muss eine '22' stehen.
Anmerkungen:
Wird in der Spalte "WD unabh." ein Haken gesetzt, so wird bei der späteren Faktorenermittlung der Parameter Wandstärke ignoriert.
Wird in der Spalte DN2 ein Haken gesetzt, so erfolgt die Faktorenermittlung über die 2. Nennweite, Außendurchmesser und Wanddicke eines Bauteiles.
