Schweißnahtübersicht |

|
|
Schweißnahtübersicht |
|
Aufruf:“Schweißnahtmanagement->Schweißnähte Übersicht “

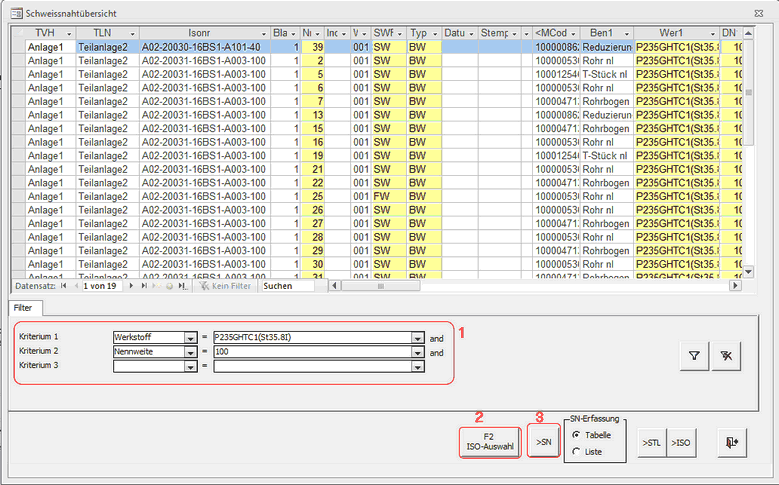

Dieses Formular bietet folgende Funktionen:
-Filterung von Schweißnähten entsprechend den eingestellten Kriterien (1) über alle selektierten Isometrien (2) .
-Navigation in die Schweißnahterfassung (3) ,Stückliste oder ISO entsprechend dem Kontext der ausgewählten Tabellenzeile.
Dieses Formular bietet die Möglichkeit Schweißnähte nach bestimmten Kriterien zu filtern und mit dem Ergebnis direkt in die Schweißnahterfassung zu navigieren.
Beispiel:
1.
Filter nach allen Schweißnähten mit einer Charge - > Navigation in die Schweißnahterfassung , um das Zeugnis einzutragen
2.
Filter nach allen Schweißnähten , die ein bestimmtes Bauteil (Materialcode) beinhalten -> Navigation um das Bauteil in der Schweißnahterfassung auszutauschen.
3.
Filter auf alle Schweißnähte mit einem bestimmten Schweißdatum - > Navigation in die Schweißnahterfassung , um Korrektur vorzunehmen
usw.

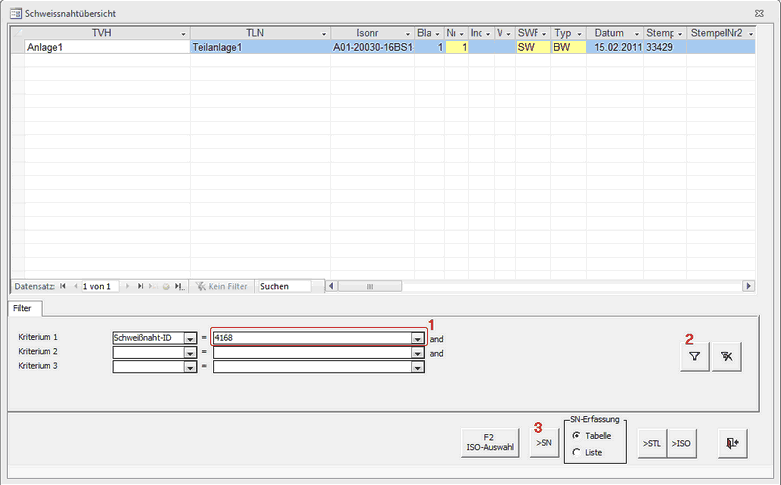

Tipp: Es besteht auch die Möglichkeit als Kriterium zum Filtern die Schweißnaht-ID zu verwenden. Die Schweißnaht-ID wird unter Anderem zum Generieren des Barcodes für Schweißnähte auf einigen Druckllisten verwendet. Dadurch kann eine Schweißnaht mittels Barcode gescannt werden (1), um nach dem Filtern (2) über die Schaltfläche ">SN" direkt zu dieser Naht in die Schweißnahterfassung zu navigieren (3).
