Das Eintragen des 1. Schweißers kann alternativ auch über Barcode oder QR-Code erfolgen.
Es existieren verschiedene Lösungen zum Drucken der Barcodes:
Im Schweißnahterfassungsformular stehen dafür folgende Schaltflächen zur Verfügung:
Druck von Barcode - Etiketten (ein Etikett je Schweißnaht)
Druck einer Schweißnahtliste für die aktuelle Isometrie mit Barcodes
Um die Erfassung via QR-Code vorzunehmen, ist ein angepasstes L&L-Berichtslayout erforderlich.

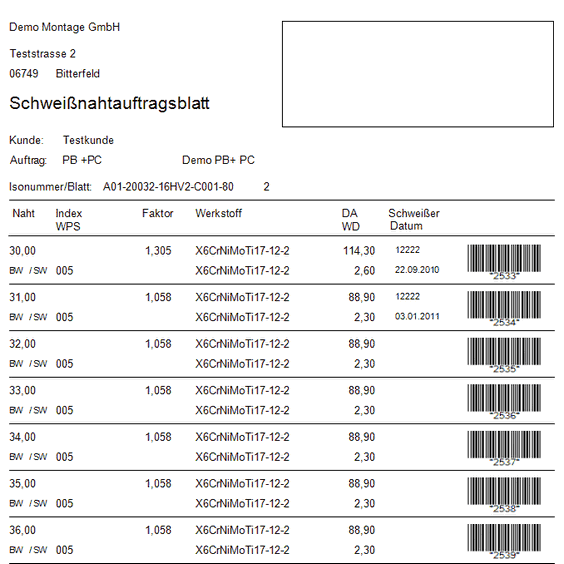

Beispiel Barcodeliste
Die Erfassung der Naht kann wie folgt organisiert werden:
Der Schweißer erhält eine Kopie der Barcodeliste und trägt handschriftlich seine Stempelnummer für die geschweißte Naht ein.
Die Barcodelisten werden an den PipeBuilder-Arbeitsplatz übergeben und die Nähte werden mittels Barcodescanner (Handscanner, welcher mit dem PC verbunden ist) gebucht.

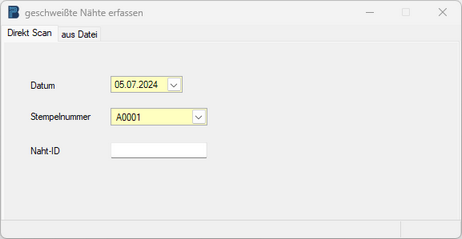

Das Buchen mittels Barcodescanner erfolgt über das Formular "Schweißen -> Schweißnahtdokumentation -> Übertragung geschweißter Nähte mit mobilen Endgeräten"
Vorgehensweise zur Erfassung:
-Einstellen der Stempelnummer und Schweißdatum
-Cursor im Feld Naht-ID platzieren
-Barcode scannen

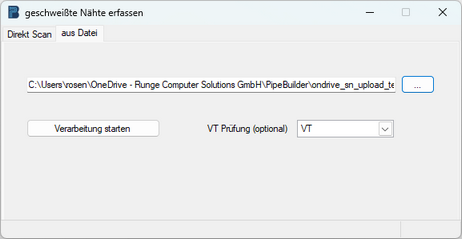

Alternativ existiert auch ein Verfahren, bei dem geschweißte Nähte von jedem Schweißer mit Hilfe eines mobilen Erfassungsgerätes gescannt werden können.
Die so erzeugte Datei wird dann ebenfalls mit diesem Formular in PipeBuilder eingelesen.
Es steht eine fertige Lösung für Barcodescanner der Firma Cipherlab zur Verfügung.Für nähere Informationen zum Einsatz einer der beiden Barcodelösungen wenden Sie sich bitte an Ihren Kundenberater.
Optional können auch erfolgte VT-Prüfungen und Chargen-Informationen zu den erfassten Nähten ins PB-System übertragen werden. Weitere individuelle Lösungen sind auf Anfrage möglich.
