Wird bei der Auftragsbezogenen Definition einer WPS neben der Nahtart auch die Werkstoffgruppe erfasst, zeigt der Dialog zur Auswahl der WPS im Schweißnahterfassungsformular gefundene Treffer zur Nahtart und zur Werkstoffgruppe an. Voraussetzung dafür ist, dass in der Werkstofftabelle im Customizing die Werkstoffgruppen gem. ISO 15608 eingetragen wurden und die Schreibweise des Werkstoffs in der Schweißnahterfassung exakt mit der Schreibweise in der Werkstofftabelle des Customizing übereinstimmt.

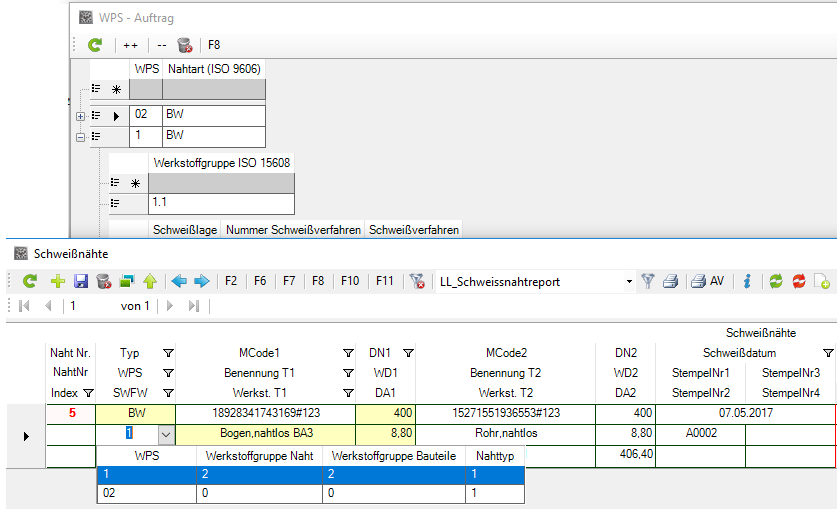

In dem nachfolgenden Bsp. sind die beiden Bauteile bei der Schweißnahterfassung vom Werkstoff P235GH. In der Werkstofftabelle ist dieser Werkstoff der Werkstoffgruppe 1.1 zugeordnet (in dem Bsp. nicht dargestellt). In der auftragsbezogenen Definition der WPS ist zu sehen, dass zur WPS mit der Nummer 1 die Werkstoffgruppe 1.1 angegeben ist.

Beide Bauteile passen daher zur WPS 1, weshalb im Bild unten bei der WPS-Auswahl zur Schweißnaht bei der WPS 1 die Werkstoffgruppe Naht mit einer "2" versehen ist. Bei nur einem passenden Bauteil stünde dort eine 1. Bei keinem passenden Bauteile die 0.
