Um die realisierten Schweißnähte zu dokumentieren , kommt die Schweißnahtdokumentation in Form von Drucklisten mit verschiedenen Layouts zum Einsatz.
Der Aufruf dieser Liste erfolgt für mehrere Isometrien über
Drucklisten->Schweißnahtdoku...
bzw. für die gewählte Isometrie über den Dialog im unteren Teil des Schweißnahtformulars.
Dabei ist zunächst das Layout für den Bericht zu wählen(1).

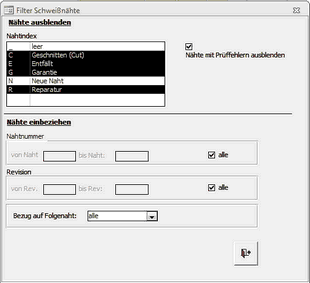

Über die Trichter-Schaltfläche können Filter für den Schweißnahtdruck eingestellt werden.(2)
Über einen Klick auf das Druckersymbol (3)wird der Bericht gedruckt.
Für Berichte , die auf einem "List & Label" Bericht basieren , können über die rot umrandete Druckerschaltfläche (4) die Schweißnahtdokumentationen für alle selektierten Isometrien gedruckt werden.
Beispiele für vorgegebene Layouts :
Hinweise zu den Layoutbezeichnungen:
Layouts die mit "LL" beginnen sind "List & Label"-Berichte , die ggf. über den Designer individuell angepasst werden können.
Die Layouts "flexibel" und "flexibel2" haben ein vorgegebenes Layout , das jedoch einfach zu realisierende Anpassungen ermöglicht.
Alle anderen Layouts sind fest vorgegeben.
Beispiele für die Bedeutung der Kürzel für feste Layouts
DA 5P 2S d : Außendurchmesser,5 Prüfungen , 2 Schweißer ,deutsch
DN 5P 4S e : Nennweite, 5Prüfungen ,4 Schweißer , englisch
