Grundlagen der Programmbedienung > Mehrere Isometrien auswählen (Arbeitsvorrat)

Eine Auswahl an Isometrien wird in PipeBuilder auch "Arbeitsvorrat" an Isometrien genannt.

Jeder Nutzer kann in einem Auftrag andere Isometrien selektieren und ha somit einen eigenen "Arbeitsvorrat" an Isometrien.

Dieser Arbeitsvorrat wird beispielsweise in isometriebezogenen Drucklisten, bei der Reservierung und beim Progress („Montagefortschritt auswerten“) verwendet sowie bei anderen Funktionen, denen eine Auswahl an Isometrien zugrunde liegt.

Diese Auswahl bleibt für den Benutzer auch nach Neustart von PipeBuilder erhalten. Ein Arbeitsvorrat kann zur späteren Widerverwendung lokal in einer Datei gespeichert werden.

Der Arbeitsvorrat kann durch Selektion verschiedener Isometriedetails wie z.B. Priorität, Obermonteur, Presskreis usw. zusammengestellt werden. Eine weitere Möglichkeit ist die Selektion von Isometrien über flexible Isometriefelder.

Zur Selektion der Isometrien (Auwahl des Arbeitsvorrats) wird das folgende Formular verwendet:

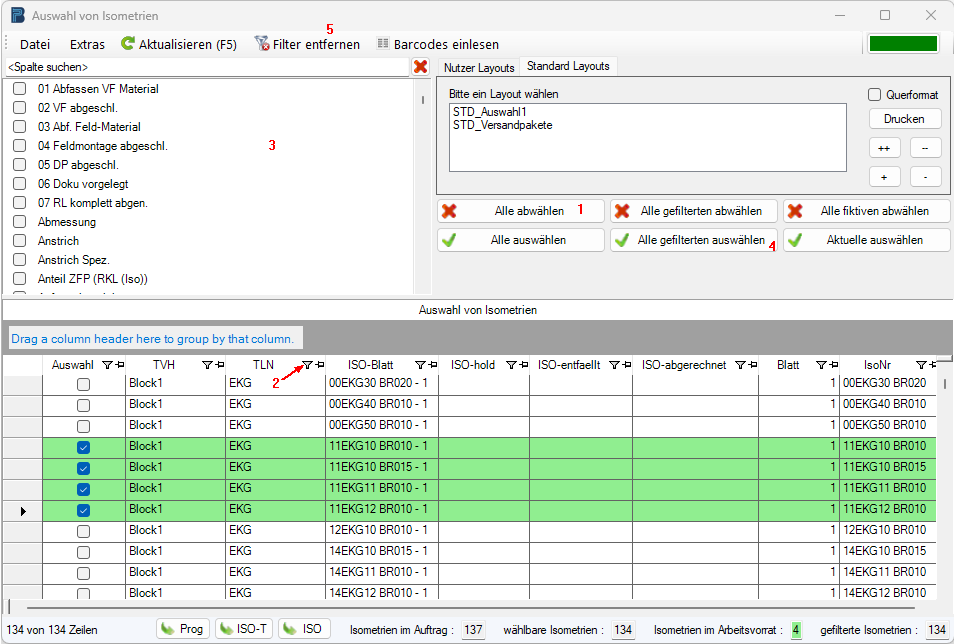

2024_Arbeitsvorrat_auswaehlen

In diesem Fenster werden die Isometrien für den "Arbeitsvorrat" ausgewählt. Ausgewählte Isometrien sind in der 1. Spalte selektiert und zudem mit einem grünen Hintergrund versehen.

☝Der Arbeitsvorrat ist in allen isometriebezogenen Formularen sowie im Switchboard via Tastenkürzel <F11> oder via Schaltfläche erreichbar.

Grundfunktionen

Vorgehensweise:

1. Um sicher zu gehen, dass keine Isometrie mehr gewählt ist, sollten zu Beginn alle ausgewählten Isometrien mit Hilfe der Schatfläche (1) abgewählt werden.

2. Über die Schaltfläche (5) sollten alle eventuell noch gesetzten Filter entfernt werden.

2. Filtern von Isometrien durch Auswahl von Filterkriterien in den Köpfen der Tabellenspalten (2). Bei Bedarf können über die Spaltenauswahl (3) weitere Spalten hinzugefügt werden. Für diese Spalten können dann ebenfalls Filter gesetzt werden.

3. Durch das Verwenden der Spaltenfilter wird die Anzahl der angezeigten Isometrien entsprechend der eingestellten Filterbedingungen reduziert. Mit Hilfe der Schaltfläche (4) können die verbleibenden (gefilterten) Isometrien dann in den Arbeitsvorrat übernommen werden. Der Vorgang des Filterns und Übernehmens der Isometrien in den Arbeitsvorrat kann wiederholt werden. Über die Schaltfläche (4) werden dann weitere Isometrien zum Arbeitsvorrat hinzugefügt.

4. Das Tabellenlayout kann mit samt der über (5) eingestellten Filter gespeichert werden (Datei->Layout speichern). Gespeicherte Layouts können über "Nutzer-Layouts" aufgerufen werden.

Isometrien bleiben solange selektiert (im Arbeitsvorrat) bis diese wieder abgewählt werden.

Formularelemente

Schaltflächen	Beschreibung
	Alle abwählen Es werden alle Isometrien (auch eventuell wegen eingestellter Filter nicht angezeigte) abgewählt, sprich aus dem Arbeitsvorrat entfernt.
	Alle auswählen Es werden alle Isometrien (auch eventuell wegen eingestellter Filter nicht angezeigte) ausgewählt, sprich dem Arbeitsvorrat hinzugefügt.
	Alle gefilterten abwählen Es werden alle angezeigten (gefilterten) Isometrien abgewählt, sprich aus dem Arbeitsvorrat entfernt.
	Alle gefilterten auswählen Es werden alle angezeigten (gefilterten) Isometrien abgewählt, sprich aus dem Arbeitsvorrat entfernt.
	Alle fiktiven abwählen fiktive Isometrien werden in den Isometriedetail Informationen als solche gekennzeichnet. (Stücklistenart "fiktive Isometrie") Alle fiktiven Isometrien werden aus dem Arbeitsvorrat entfernt.
	Aktuelle auswählen Die aktuelle Isometrie wird ausgewählt (in den Arbeitsvorrat übernommen) Als aktuelle Isometrie gilt die Isometrie, die zuletzt in einem isometriebezogenen Formular (z.B Stücklistenformular oder Schweißnahtformular) bearbeitet wurde, d.h. über die F2-Funktionalität ausgewählt wurde.
	Filter entfernen Es werden alle Filter entfernt und damit wieder alle Isometrien angezeigt. An der grünen Kennzeichnung und am Häkchen in der 1. Spalte ist erkennbar, ob eine Isometrie dem Arbeitsvorrat hinzugefügt wurde.
	Wechsel in das Progress Erfassungsformular Öffnet das Progress Erfassungsformular und springt zur zuvor gewählten Isometrie. In diesem Formular können Progressdaten zu den Isometrien gepflegt werden.
	Wechsel in das tabellarische Isometrieformular Die zuvor gewählte Isometrie wird auch im tabellarischen Isometrieformular gekennzeichnet. In diesem Formular können die Isometriedaten gepflegt werden.
	Wechsel in das Isometrie Details Formular Für die zuvor gewählte Isometrie wird das Isometrie Details Formular geöffnet. In diesem Formular können Daten zur Isometrie gepflegt werden.

Steuerelemente

Tabellenspalten

Beschreibung

2024_AV_Layout

Layout auswählen

Genau wie in den Datenexplorern kann eine bestimmte Spaltenauswahl mit den jeweils eingestellten Filtern über den Menüpunkt ("Datei->Layout speichern") als Layout-Datei gespeichert werden. Wenn das Layout dabei im Nutzerpfad gespeichert wird, werden die vorhandenen Layouts beim Öffnen des Isometrieauswahlformulars angezeigt und können durch Anklicken ausgewählt werden.

Es ist zu beachten, dass Layouts nur Filter beinhalten, jedoch nicht den Datensatz selbst. Dies hat den Vorteil, dass neue Isometrien, die seit dem Erstellen des Layouts im Auftrag hinzugekommen sind, und ebenfalls den Filterbedingungen entsprechen, auch mit ausgewählt werden.

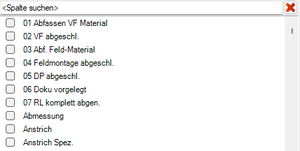

2024_Spaltenauswahl_AV

Spaltenauswahl

Es können weitere Spalten über die Feldauswahl zur Anzeige in der Tabelle ausgewählt werden. Felder können per Suchfunktion gesucht werden.

Für die hinzugefügten Spalten können ebenfalls Filter gesetzt werden.
