Grunddaten der FV erfassen |

|
|
Grunddaten der FV erfassen |
|
Aufruf: Flanschen -> Erfassung Flanschverbindungen

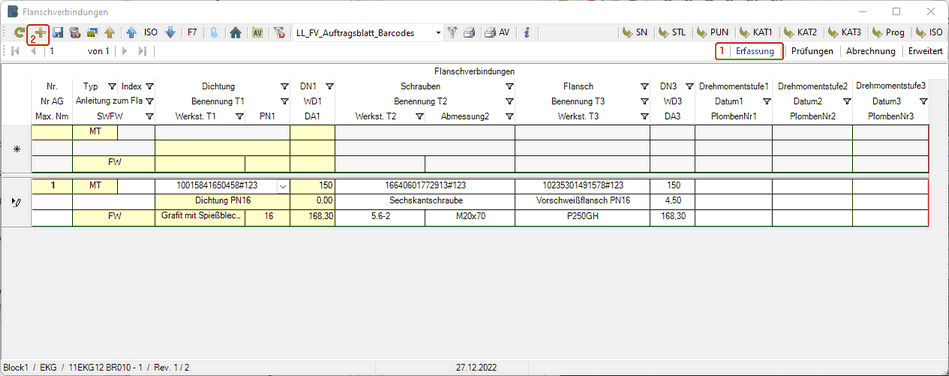

Die Erfassung der Grunddaten der Verbindung erfolgt in der Ansicht "Erfassung" (1) . Neue Verbindungen werden direkt in der ersten (leeren) Zeile der Tabelle erfasst. Wenn diese Zeile nicht angezeigt wird, kann diese durch die Schaltfläche (2) eingeblendet werden.
Wenn Materialstücklisten hinterlegt sind, können die Bauteile und deren Bauteilinformationen durch Nachschlagen in den Feldern <Dichtung>,<Schrauben> und <Flansch> in die Tabelle eingetragen werden.
☝Die Nachschlageoption für Bauteile umfasst die Bauteile einer Stückliste, welche hinsichtlich ihres Materialkennzeichens für das Flanschen im PipeBuider Customizing vorgesehen sind (flansch/montagegeeignet). |
Im Feld "Max. Nm" wird der Wert in Nm angegeben, mit welcher die Verbindung auf maximaler Stufe (100 Prozent) anzuziehen ist. Wenn in den Auftragseinstellungen zum Flanschen die vorgegebenen Prozentwerte für die Drehmomentstufen eingestellt wurden, werden die Anzugswerte für die einzelnen Stufen im Erfassungsformular nach Eingabe von "Max. Nm" automatisch berechnet und eingetragen. Die berechneten Werte können manuell überschrieben werden.
Das Feld "Typ" bezeichnet die Anzugsmethode für die Flanschverbindung. In den Auftragseinstellungen zum Flanschen kann ein Standardwert hinterlegt werden. Das Feld "SW/FW" gibt Ort, wo die Flanschverbindung montiert wurde. Standardmäßig wird für jede Verbindung "FW" verwendet.
(Die Kennzeichnung einer Verbindung mit SW/FW ist verbindlich, da sie technisch bedingt auf der Schweißnahterfassung beruht. SW-Shop Weld (Werkstatt) ,FW-Field Weld -Baustelle).)
Durch das Benutzen der Funktionstaste F7 kann eine in der Tabelle gewählte Verbindung dupliziert werden, um den manuellen Erfassungsaufwand ggfs. zu reduzieren. Die Verbindung wird dabei mit der nächst folgenden Nummer an das Ende der Liste angefügt.
