Aufruf: Flanschen -> Auftragseinstellungen -> Einstellungen zum Auftrag

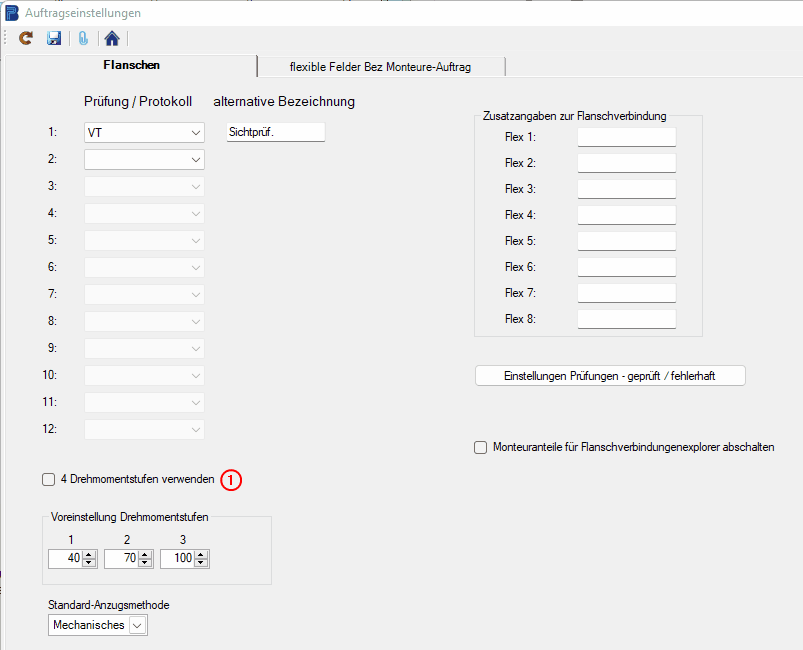

Das Formular entspricht im Wesentlichen dem Formular Auftragseinstellungen zum Schweißen. Eine Besonderheit stellen die Drehmomentstufen da.
In den Auftragseinstellungen zum Flanschen können mögliche Prüfungen für die Flanschverbindungen definiert werden. Weiterhin können bis zu 8 flexible Felder als Zusatzangaben zur Flanschverbindung gepflegt werden. Die Zusatzfelder werden standardmäßig nur dann auf dem Flanschverbindungsformular dargestellt, wenn das Layout "Erweitert" ausgewählt ist.
Standardmäßig erfolgt die Voreinstellung in Form von drei Drehmomentstufen. Optional ist auch eine Dokumentation von vier Stufen möglich (1). Die Stufen stellen prozentuale Werte dar, welche nach den Vorgaben des Auftraggebers einzustellen sind. Der Wert jeder Stufe wird im Formular zur Erfassung von Flanschverbindungen mit dem eingetragenen Wert im Feld "Max. Nm" verrechnet. So wird der Absolutwert für den Anzug jeder Stufe vom System berechnet und automatisch im Feld "Drehmomentstufe1", "Drehmomentstufe2" und "Drehmomentstufe3" sowie ggfs. "Drehmomentstufe4" des Erfassungsformulars eingetragen.
Standard-Anzugsmethode
Die Anzugsmethoden werden im Customizing definiert. Die hier ausgewählte Methode wird standardmäßig bei der Erfassung einer neuen Flanschverbindung im Feld "Typ" eingetragen.
