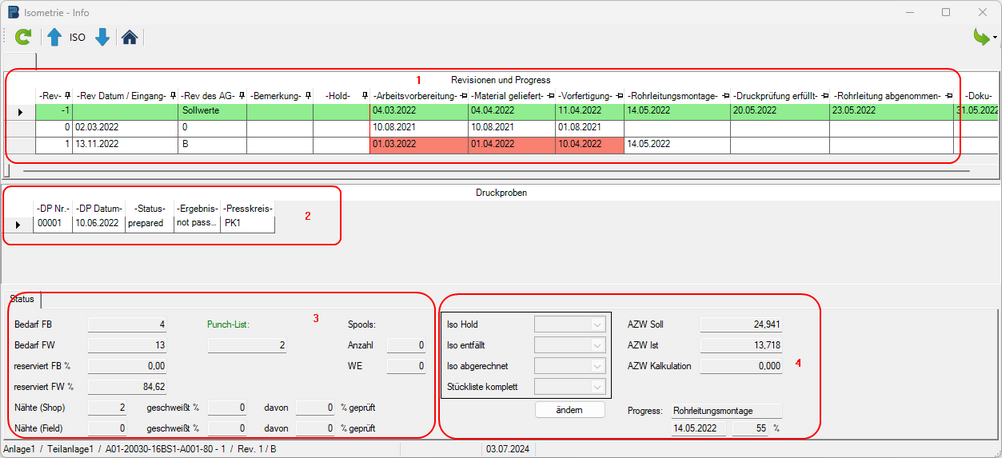

Das Formular "Isometrie-Info" stellt eine Übersicht mit verschiedenen Status-Informationen zu einer Isometrie bereit. Der Aufruf erfolgt über eines der verschiedenen isometriebezogenen Formulare (z. B. "Isometriedetails") via Klick auf das Info-Icon .







In (1) befindet sich die komplette Revisionshistorie einschließlich der Progress-Informationen aus den einzelnen Revisionsständen (grün = Progress SOLL, rot = Änderung am Progress im Vergleich zur vorherigen Revision vorgenommen).



In (2) Auflistung der Druckproben, zu welchen die Isometrie über den/ die Presskreis/e zugeordnet ist.



In Bereich (3) werden Statusinformationen zur Anzahl der verwendeten Stücklistenpositionen für den Vorfertigungs- (FW) und Montagebereich (FB) angezeigt. Außerdem wird angezeigt, wie viel % der Nähte in dieser Isometrie bereits geschweißt wurden.

Neben der Anzahl der Punch-List-Einträge zur Isometrie ist anhand der Farbcodierung der Status der Einträge erkennbar:

Grün = Alle Punkte behoben und abgenommen

Gelb = Alle Punkte behoben, jedoch noch nicht abgenommen

Rot = Offene Punch-List-Einträge vorhanden



Weitere Statusinformationen werden in (4) angezeigt. Die Werte können an dieser Stelle auch bearbeitet werden (Schaltfläche "ändern"). Zudem wird der aktuelle Progress-Stand angezeigt.
