Aufruf: Materialmanagement -> Verspoolung und Schnittlängen

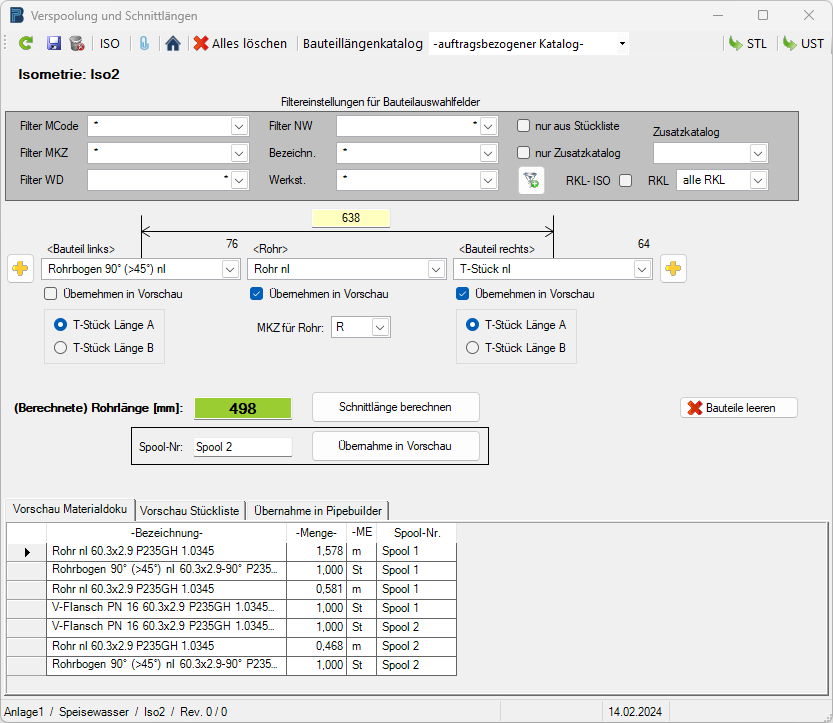

Es handelt sich um ein isometriebezogenes Formular, welches hauptsächlich zur Schnittlängenberechnung für die Rohre und der Übernahme der Rohrstücken in die Materialdokumentation (Umstempelung) dient.



Zur Berechnung der Schnittlänge werden die im Katalog hinterlegten Längen (Register "Baumaße" im Katalogdetailformular) der anderen Bauteile (links und/ oder rechts vom Rohr) benötigt. Die in die Berechnung einbezogenen Bauteile können dann einer Spool-Nr. zugeordnet werden, welche bei der Umstempelung als Zusatzinformation angezeigt wird. Die Bauteile können zudem auch in die Stückliste übernommen werden, wenn noch keine Stückliste zur aktuellen Isometrie existiert. Hier sei jedoch erwähnt, dass die Spoolinformationen nicht erhalten bleiben, da Stücklisten in PipeBuilder auf Summenlisten basieren und demzufolge die einzelnen Bauteile und Rohrstücken wieder zu einer Summenliste zusammengesetzt werden.



Das Formular ist grundsätzlich also nicht dafür vorgesehen, um Bauteile nach der Spoolzuordnung in der Stückliste als Spool zu verwalten!
