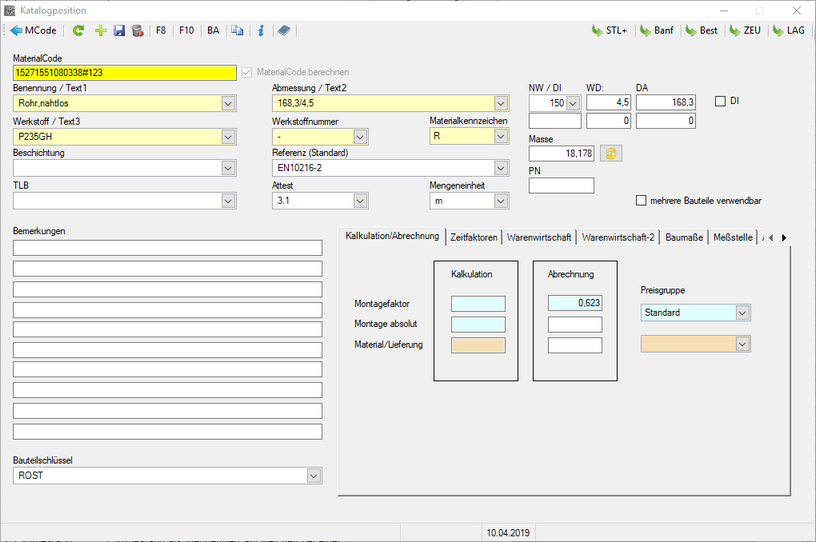

Eingabe - Materialcode

Der Materialcode ist die eindeutige Identifikation eines Bauteiles oder einer technologischen Position. Bei der Neuanlage einer Katalogposition kann der Materialcode von Hand  eingegeben oder vom System berechnet werden. Damit ein Materialcode automatisch berechnet wird, ist Option auszuwählen.

Kombinationsfeld - Benennung /Text 1

Eingabe oder Auswahl der Benennung (Pflichtfeld).

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Benennungen aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete Benennungen.

Kombinationsfeld - Werkstoff /Text 3

Eingabe oder Auswahl der Werkstoffbezeichnung (Pflichtfeld).

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Werkstoffe, die in der Werkstofftabelle der Datenbank eingetragen wurden (siehe Administration/ Customizing).

Kombinationsfeld - Abmessung / Text 2

Eingabe oder Auswahl der Abmessung (Pflichtfeld).

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Abmessungstexte aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete Abmessungstexte.

Es werden dabei nur die Abmessungtexte zum Nachschlagen aufgeführt, die zur bereits eingetragenen Benennung passen.

Nach Auswahl einer in der Liste vorhandenen Abmessung werden die numerischen Felder für DN, DA und Wandstärke automatisch ausgefüllt, wenn in der zu Grunde liegenden Katalogposition diese Werte ordnungsgemäß gepflegt waren.

Kombinationsfeld - Werkstoffnummer

Eingabe oder Auswahl der Werkstoffnummer (Pflichtfeld).

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Werkstoffnummern, die in der Werkstofftabelle der Datenbank eingetragen wurden (siehe Administration/ Customizing).

Kombinationsfeld  - Beschichtung

Eingabe oder Auswahl der  Beschichtung.

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Abmessungstexte aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete Beschichtungstexte.

Kombinationsfeld  - TLB

Eingabe oder Auswahl des Standards für technische Lieferbedingungen.

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Einträge aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete TLB's.

Es werden dabei nur die TLB's zum Nachschlagen aufgeführt, die zur bereits eingetragenen Benennung passen.

Kombinationsfeld - Referenz

Eingabe oder Auswahl des Standards oder der Zeichnungsnummer.

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Einträge aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete Einträge.

Es werden dabei nur die Einträge zum Nachschlagen aufgeführt, die zur bereits eingetragenen Benennung passen.

Kombinationsfeld Attest

Eingabe oder Auswahl des Attests des Bauteils

Kombinationsfeld - NW/DI  ("Nennweite 1")

Eingabe oder Auswahl der Nennweite 1 der Katalogposition

Die zum Nachschlagen zur Verfügung stehenden Nennweiten sind in der Datenbank hinterlegbar (siehe Administration/Customizing)

Eingabefeld - WD "Wandstärke 1"

Angabe der Wandstärke 1 des Materials

Eingabefeld - DA "Außendurchmesser 1"

Angabe des Außendurchmessers 1 des Materials

Eingabefeld - PN (Nenndruck)

Angabe der Druckstufe

Eingabefeld - NW "Nennweite2"

Eingabefeld - WD "Wandstärke 2"

Eingabefeld - DA "Außendurchmesser 2"

Kombinationsfeld- Mengeneinheit

Eingabe oder Auswahl der Mengeneinheit des Materials

Kombinationsfeld - Materialkennzeichen

(Pflichtfeld)

Eingabe oder Auswahl des Materialkennzeichen.

Materialkennzeichen werden im Administration/Customizing- Bereich der Datenbank hinterlegt.

Eingabefeld - Masse

Eingabe der Masse pro Mengeneinheit des Material.

Für das Materialkennzeichen "R" (Rohr) kann eine automatische Berechnung erfolgen. Als Grundlage wird in diesem Fall die Dichte für Baustahl verwendet.

Eingabefelder- Bemerkung (1..10)

DI "Innendurchmesser - Angabe des Innendurchmesser

Durch das Setzen des Hakens in der Checkbock wird das Feld NW "Nennweite" als  DI "Innendurchmesser" definiert.

☞ Wenn diese Option gewählt wurde, errechnet PipeBuilder den Außendurchmesser nach der Formel DN + 2x WD !

Materialcode berechnen

Durch das Setzten des Hakens in der Checkbox wird beim Anlegen (auch nach dem Duplizieren) einer Materialposition der Materialcode automatisch berechnet.

Äquivalente Bauteile

Dieses Flag signalisiert, dass für die Katalogposition in den jeweiligen Stücklisten äquivalente Bauteile zulässig sind und somit verschiedene Bauteile eingesetzt werden können.

siehe Icons und Schaltflächen

Standard

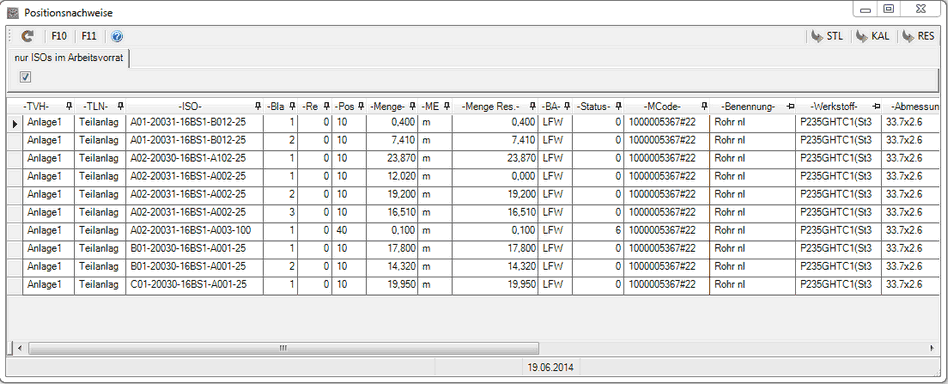

Positionsnachweise anzeigen

Zum Anzeigen aller Stücklistenpositionen, die auf der aktuell gewählten Katalogposition basieren.

Dies ist eine häufig genutzte Funktion, um alle Vorkommen eines Bauteils anzuzeigen.

Durch Auswahl einer Zeile in der Tabelle (Stücklistenposition) kann über die Schaltfläche ">STL" schnell in das Stücklistenformular navigiert werden.

Der Cursor wird dabei im Stücklistenformular sofort auf die betreffende Stücklistenzeile positioniert. Gleiches gilt für die Navigation mit ">RES" !

Über die Option "nur Isometrien im Arbeitsvorrat" besteht die Möglichkeit nur Stücklistenvorkommen (Positionsnachweise) für ausgewählte Isometrien anzuzeigen.

Datensatz duplizieren

zum Duplizieren der aktuellen Materialposition, für einen neuen Eintrag im Materialkatalog

Datensatz hinzufügen

Zum Anlegen einer neuen Katalogposition im globalen oder auftragsbezogenen Materialkatalog

Katalog schließen und Katalogposition direkt ins Formular übernehmen

Durch Betätigen dieser Schaltfläche wird der Materialcode des Katalogs zur weiteren Verwendung in ein geöffnetes Formular kopiert, aus dem der Dialog zur Katalogauswahl gestartet wurde.

Hier einige Beispiele:

Stücklistenformular

Lagerbewegungen buchen

Zeugniserfassung

Kalkulationsformular

Bereitstellungsart für diese Katalogposition in allen Stücklisten ändern

zum Ändern der Bereitstellungsart für die Katalogposition mit diesem Materialcode in allen Stücklisten!

☞Achtung ! Dies ist eine Funktion die die Bereitstellungsart aller Stücklistenpositionen mit diesem Materialcode ändert!

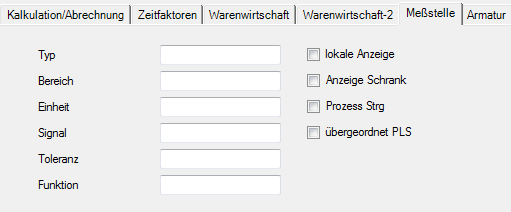

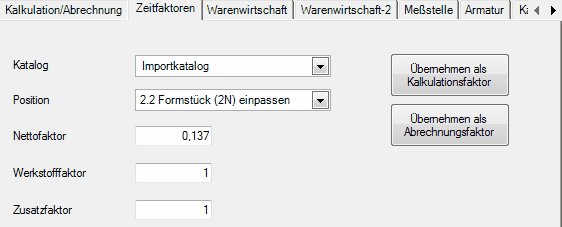

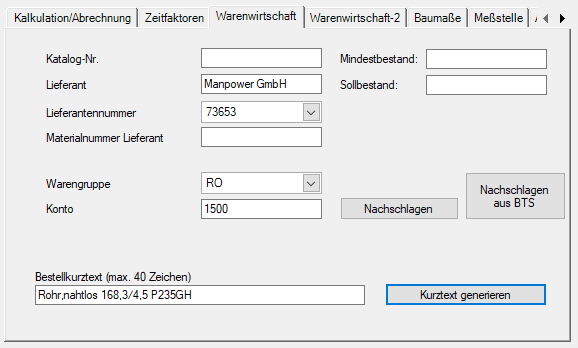

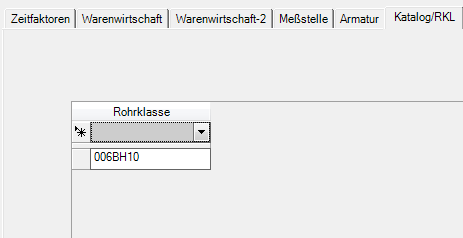

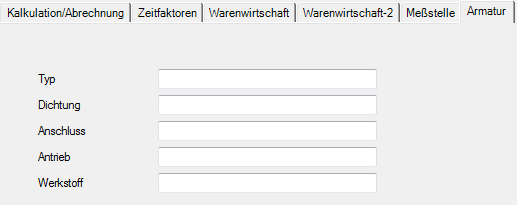

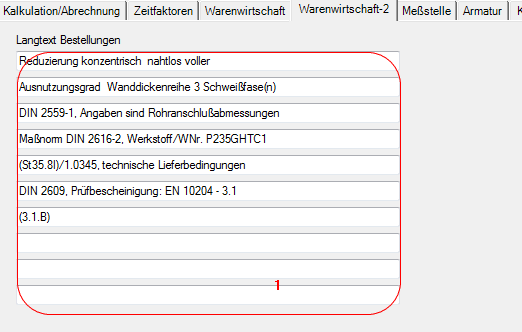

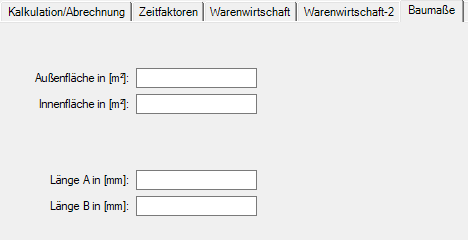

Weiterführende Informationen zur Katalogposition

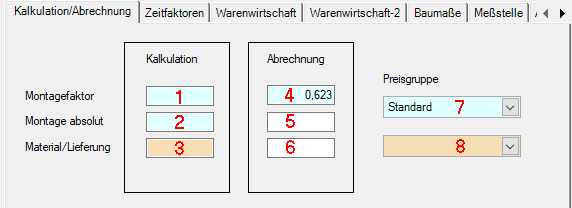

1

Eingabefeld - Montagefaktor-Kalkulation

Eingabe des Arbeitszeitwerts (AZW) für die Montage zur Verwendung in der Angebotserarbeitung
(benötigt Preisgruppe-Montage als Startkalkulations-Zeile)

2

Eingabefeld - Montage absolut -Kalkulation

Eingabe des Preiss für Montage zur Verwendung in der Kalkulation (Angebotserarbeitung)
(benötigt Preisgruppe-Montage als Startkalkulations-Zeile)

3

Eingabefeld - Material /Lieferung -Kalkulation

Eingabe des Preiss für Material /Lieferung zur Verwendung in der Kalkulation (Angebotserarbeitung)
(benötigt Preisgruppe-Material als Startkalkulations-Zeile)

4

Eingabefeld - Abrechnung "Montagefaktor"

Eingabe des Berechnungsfaktors für Montage "Abrechnung"
(benötigt Preisgruppe-Montage für den Stundensatz)

5

Eingabefeld - Abrechnung "Montage absolut"

Eingabe des Preises für Montage zur Verwendung in der Abrechnung

6

Eingabefeld - Abrechnung "Material /Lieferung"

Eingabe des Preises für Material /Lieferung zur Verwendung in der Abrechnung

7

Auswahlfeld der Preisgruppe (Stundensatz/Kostenart) für den Montageanteil

Dieser Eintrag findet sowohl für die Kalkulation (Angebotserarbeitung) als auch für die Abrechnung Anwendung.

In der Angebotserarbeitung wird dieser Eintrag zur Gruppierung auf verschiedene Kostenarten verwendet. Jeder Kostenart können andere Zuschläge für die Berechnung des endgültigen Angebotswerts hinterlegt werden.

In der Abrechnungsphase wird in Abhängigkeit von der hier getroffenen Einstellung der mittlere Stundenlohn zur Ermittlung des Geldbetrags je AZW herangezogen.

Die Konfiguration der hier zur Verfügung stehenden Einträge wird unter "Auftragsverwaltung->Auftragsinformationen bearbeiten->Einstellung Kalkulation /Abrechnung" vorgenommen.

8

Auswahlfeld der Preisgruppe (Kostenart) für den Material- Lieferanteil

Dieser Eintrag findet für die Kalkulation (Angebotserarbeitung) Anwendung.

In der Angebotserarbeitung wird dieser Eintrag zur Gruppierung auf verschiedene Kostenarten verwendet. Jeder Kostenart können andere Zuschläge für die Berechnung des endgültigen Angebotswerts hinterlegt werden.

Die Konfiguration der hier zur Verfügung stehenden Einträge wird unter "Auftragsverwaltung->Auftragsinformationen bearbeiten->Einstellung Kalkulation /Abrechnung" vorgenommen.
