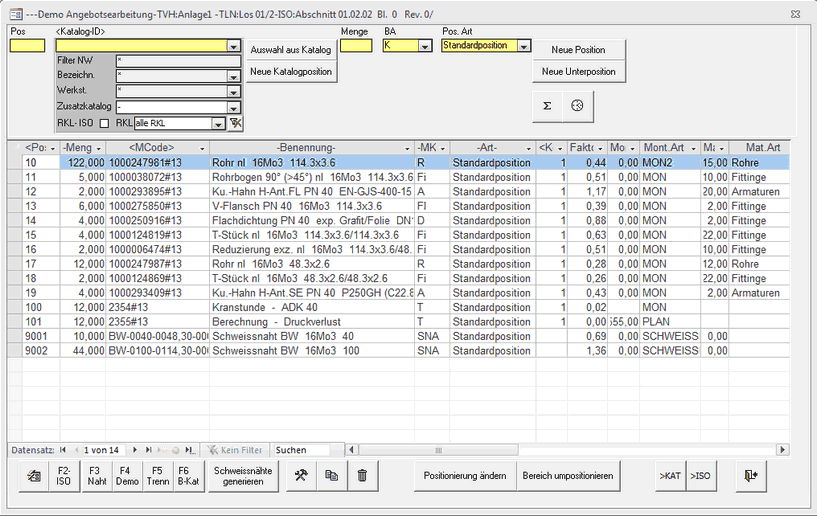

Positionsnummer der Stücklistenposition

Eingabefeld zur Erfassung neuer Datensätze

MCode aus dem auftragsspezifischen Bauteil- und Leistungskatalog

Eingabefeld zur Erfassung neuer Datensätze

Mit einem Doppelklick ->Wechsel in das Katalogormular zu dieser Katalog-ID (MCode)

Menge

Eingabefeld zur Erfassung neuer Datensätze

Bereitstellungsart

Eingabefeld zur Erfassung neuer Datensätze

für einfache Angebotsarbeit reicht normalerweise "K" - nur für Angebot

Wenn eine getrennte Darstellung zwischen Vorfertigung und Montage erfolgen soll , sind die bekannten Bereitstellungsarten *FB und * FW zu verwenden.

Positionsart

Eingabefeld zur Erfassung neuer Datensätze

folgende Möglichkeiten stehen zur Auswahl:

-"Standardposition" - normale Angeboztsposition

-"Position ohne Gesamtpreis" - z.B. für Alternativpositionen

-"Textposition"

Filter zur Einschränkung der Werteliste im Kombinationsfeld "<Katalog-ID>"

Durch Anwenden der Filter, kann die Auswahlliste von Bauteilen aus dem Materialkatalog im Auswahlfenster "Katalog-ID" sinnvoll reduziert werden .

Wenn der Hauptwerkstoff sowie die Nennweite im Isometriekopf eingetragen wurden , werden diese beim Öffnen dieses Formulars automatisch in die Filter übernommen.

legt eine neue Stücklistenposition (für Angebote) an.

Legt eine neue Unterposition zur in der Tabelle Gewählten Stücklistenposition an

Öffent eine Liste mit der aktuellen Angebotssumme zur gewählten Struktur (Isometrie)

Offnet eine Liste mit der Summe der Arbeitszeitwerte (Faktoren) zur gewählten Struktur (Isometrie)

Auffrischen der Ansicht im Formular mit aktuellen Werten aus der Datenbank.

Eine andere Isometrie wählen

Zum Öffnen der Isometrieauswahl in Form eines Auswahlbaumes

Schweißnaht zur gewählten Position anlegen

Zum Anlegen einer neuen Schweißnaht als Stücklistenposition

Dazu ist zuvor die Zeile einer Stücklistenposition (z.B. ein Rohr) zu wählen , die im Wesentlichen die Dimensionen und den Werkstoff der zu erstellenden naht enthält. Die einzelnen Angaben können vor dem Anlegen noch angepasst werden.

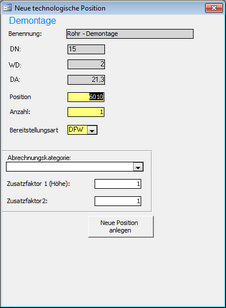

Demontageposition zur gewählten Position  anlegen

Zum Anlegen einer neuen Demontageposition aus einer zuvor gewählten Materialposition in der Stückliste

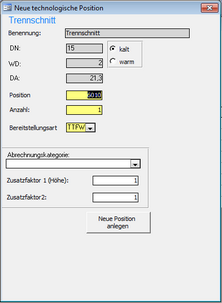

Trennschnitt zur gewählten Position anlegen

Zum Anlegen einer neuen Trennschnittposition  aus einer zuvor gewählten Materialposition in der Stückliste

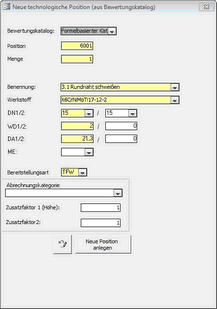

neue Technologische Position anlegen

Zum Anlegen einer neuen technologischen Position aus einem Bewertungskatalog

Öffnet den folgenden Dialog:

Dient zum Generieren von Schweißnähten aus vorhandenen Bauteilen.

Das Formular wurde bereits im Dokumentationsteil "Bewertung und Abrechnung->Schweißnähte aus Bauteilen generieren" beschrieben.

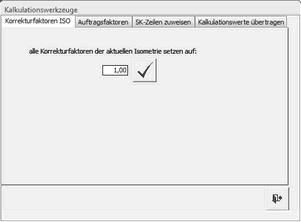

Kalkulationswerkzeuge

Jeder Stücklistenposition wird für Angebotszwecke ein Korrekturfaktor zugeordnet. Dieser Korrekturfaktor kann beispielsweise für Höhenzuschläge , Erschwerniszuschläge oder ähnliches benutzt werden.

An dieser Stelle werden alle Positionen der gewählten Struktur (Isometrie) mit dem eingestellten Korrekturfaktor versehen. (Siehe auch Tabellenspalte "<Korrekturfakt.>")

2. Register "Auftragsfaktoren"

Hier können die Angebotsfaktoren für die Preisanteile Montage,Material und Sonstiges gesetzt werden.

Diese Werte gelten Angebotsweit - über alle Strukturen (Isometrien).

Dies kann alternativ auch im Auftragskopf geschehen.

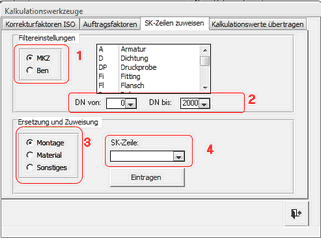

3. Register SK-Zeile zuweisen

In diesem Dialog können die  Kostenartenzuordnungen (SK-Zeile) für mehrere Katalogpositionen auf einmal durchgeführt werden.

Über die Option(1) kann festgelegt werden , ob die Auswahl über Materialkennzeichen (MKZ) oder Benennung durchgeführt werden soll. Desweiteren kann der Nennweitenbereich eingeschränkt werden(2). Über die Option (3) kann festgelegt werden, für welchen Preisanteil die Kostenartenzuordnung (SK-Zeile) durchgeführt werden soll.

Der Einsatz diese Formulars vereinfacht das Eintragen der Kostenartenzuordnungen (SK-Zeile) , die ansonsten manuell für jede Katalogposition vorgenommen werden muss.

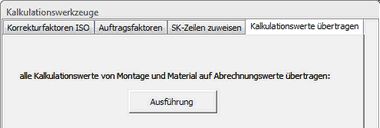

4. Register Kalkulationswerte übertragen

An dieser Stelle können die Angebotswerte mit allen Zu- und Abschlägen als Endergebnis in die Abrechnungsfelder des Kataloges des gleichen PipeBuilder-Auftrages (Angebotes) übertragen werden. Die Angebotswerte werden dadurch nicht verändert.Die Übertragung wird nur für die Preisanteile "Material" (Lieferung) und "Montage" vorgenommen. Der Preisanteil "Sonstige" wird ignoriert. Nach der Übertragung der Werte in den Abrechnungsteil steht der Stücklistenexplorer zur Analyse der Angebotsdaten oder zum Export nach Excel zur Verfügung. Außerdem können diese Werte nun über den Explorer "Aufträge vergleichen" mit anderen Aufträgen verglichen werden.

Kopieren von Stücklistenpositionen aus der aktuellen Struktur (Isometrie) in eine oder mehrere andere Strukturen (Isometrien)

Löschen der in der Tabelle gewählten Position

Umpositionieren einer einzelnen Position

Umpositionieren eines Stücklistenbereiches

<Pos>

Positionsnummer der Stücklistenposition

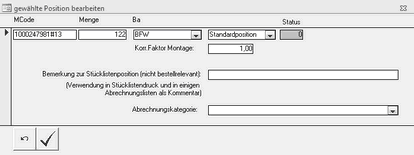

Ein Doppelklick öffnet den folgenden Dialog:

Die angezeigten Informationen können geändert werden.

-Menge-

Menge der Stücklistenposition

<MCode>

Materialcode

im auftragsspezifischen Bauteil- und Leisungskatalog.

-Benennung-

Benennung

des Bauteils bzw. der Leistung aus dem auftragsspezifischen Bauteil- und Leisungskatalog.

-MKZ-

Materialkennzeichen

des Bauteils bzw. der Leistung aus dem auftragsspezifischen Bauteil- und Leisungskatalog.

-ART-

Positionsart

<Korrekturfakt.>

Korrekturfaktor

Jeder Stücklistenposition wird für Angebotszwecke ein Korrekturfaktor zugeordnet. Dieser Korrekturfaktor kann beispielsweise für Höhenzuschläge , Erschwerniszuschläge oder ähnliches benutzt werden.

Änderbar mit Doppelklick.

Faktor

Arbeitszeitwert (AZW)

des Bauteils bzw. der Leistung aus dem auftragsspezifischen Bauteil- und Leisungskatalog.

Der Wert kann direkt in diesem Formular geändert werden. Achtung! Die Änderung findet jedoch in Wirklichkeit auf Katalogebene statt und betrifft damit alle Stücklistenpositionen des Angebotes , die den gleichen MCode benutzen.

Mont. absolut

Montagepreis in Euro

des Bauteils bzw. der Leistung aus dem auftragsspezifischen Bauteil- und Leisungskatalog.

Der Wert kann direkt in diesem Formular geändert werden. Achtung! Die Änderung findet jedoch in Wirklichkeit auf Katalogebene statt und betrifft damit alle Stücklistenpositionen des Angebotes , die den gleichen MCode benutzen.

Mont. Art

Kostenart (SK-Zeile)

für Preisanteil Montage

Mat. Preis

Materialgepreis(Lieferpreis) in Euro

des Bauteils bzw. der Leistung aus dem auftragsspezifischen Bauteil- und Leisungskatalog.

Der Wert kann direkt in diesem Formular geändert werden. Achtung! Die Änderung findet jedoch in Wirklichkeit auf Katalogebene statt und betrifft damit alle Stücklistenpositionen des Angebotes , die den gleichen MCode benutzen.

Mat. Art

Kostenart (SK-Zeile)

für Preisanteil Material (Lieferung)

Sonst. Preis

Preis Sonstiges in Euro

des Bauteils bzw. der Leistung aus dem auftragsspezifischen Bauteil- und Leisungskatalog.

Der Wert kann direkt in diesem Formular geändert werden. Achtung! Die Änderung findet jedoch in Wirklichkeit auf Katalogebene statt und betrifft damit alle Stücklistenpositionen des Angebotes , die den gleichen MCode benutzen.

Sonst. Art

Kostenart (SK-Zeile)

für Preisanteil Sonstiges
