"List & Label" ist ein Reportgenerator der Firma Combit .
Zum Lieferumfang der PipeBuilder.Net Add-On's wird ein Designer geliefert , mit dem kundenspezifische Berichte für PipeBuilder angepasst werden. Ein mit "List & Label" erstellter Bericht liegt als Datei vor. Für die Verwendung in PipeBuilder wurden eine Reihe von Kategorien definiert , in deren Rahmen die Verwendung von "List & Label"-Berichten möglich ist. Eine solche Kategorie definiert die Datenbasis und die Sortierung für den Bericht.
Um die Berichte aus PipeBuilder aufrufen zu können , muss ein Bezug zwischen der Datei (dem "List & Label" -Bericht) und dem Kontext in PipeBuilder definiert werden.

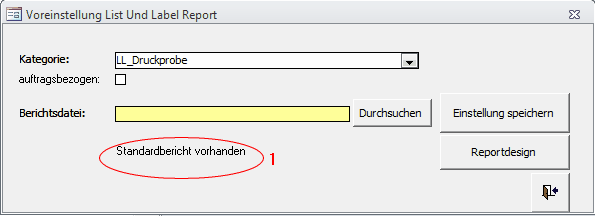

Das Formular zur Verlinkung der "List & Label"-Berichte mit den Kategorien aus PipeBuilder wird wie folgt aufgerufen:
Drucklisten->List und Label Reportauswahl
Die Verlinkung muss jeder Nutzer für die von ihm verwendeten Kontexte vornehmen.
Nach Auswahl der gewünschten Kategorie ist die Berichtsdatei auszuwählen. Die getroffene Auswahl muss über die Schaltfläche "Einstellung speichern" gesichert werden.
Wenn die Checkbox "auftragsbezogen" aktiviert wird , gilt die Zuordnung nur für den aktuell gewählten Auftrag.
Wenn ein Standardbericht zu einer Kategorie vorhanden ist , wird dies auf dem Formular angezeigt (1) . In diesem Fall kann die Zuordnung zu einer Berichtsdatei entfallen. Wenn statt des Standardberichts ein modifizierter Bericht verwendet werden soll , ist dieser , wie gewohnt , durch Auswahl der entsprechenden Berichtsdatei auszuwählen.
Kontext |
Erläuterung |
|---|---|
LL_Abrechnung_Details |
Abrechnungsliste pro Isometrie, Sortierung: Teilvorhaben-Bezeichnung, Teilleistung-Bezeichnung, Iso+Blatt, Stücklistennummerierung
Aufruf: *Drucklisten->Abrechnung->List und Label Reports->Abrechnung Details *Stückliste->Stückliste bearbeiten->Bericht für gewählte ISO (einzeln und Arbeitsvorrat)
|
LL_Abrechnung_Details_Halterungen |
Abrechnungsliste pro Isometrie, Sortierung: Teilvorhaben-Bezeichnung, Teilleistung-Bezeichnung, Iso+Blatt, Stücklistennummerierung
Aufruf: *Stückliste->Stückliste bearbeiten->Bericht für gewählte ISO (einzeln und Arbeitsvorrat) |
LL_Abrechnung_Summe |
Abrechnungsliste pro Auftrag, Sortierung: Benennung, Werkstoff, Werkstoffnummer, DN1, WD1, DN2, WD2
Hier gilt folgende Namenskonvention für List&Label Berichte : Berichte beginnen mit einer bestimmten Zeichenfolge:
LL_015.... Summierung über Teilleistung (TLN) LL_016.... Summierung über Teilvorhaben (TVH) LL_017.... Summierung über Auftrag LL_018.... Summierung über Isometrie
Aufruf: *Drucklisten->Abrechnung->List und Label Reports->Abrechnung Summen
|
LL_Arbeitsblatt |
Arbeitsbeschreibung für eine Isometrie
Aufruf Isometriedetailformular->Berichtsauswahl |
LL_Barcodes_Isometrien |
Barcodedruck für Isometrien (kann auch für Labeldruck verwendet werden), Sortierung: Teilvorhaben, Teilleistung, Isonummer, Blatt
Aufruf Drucklisten->Isometrien->List und Label Berichte für Isometrien
|
LL_Barcode_Stueckliste |
Barcodeliste zur Fertigmeldung von Stücklisten-Tasks
Aufruf Stückliste->Stückliste bearbeiten->Stücklistensummenformular->Bericht für Task |
LL_Barcodelabels_Tasks |
Labeldruck für Stücklisten-Tasks
Aufruf Stückliste->Stückliste bearbeiten->Stücklistensummenformular->Bericht für Task |
LL_Barcodes_Schweißnähte |
Labeldruck für Schweißnähte
Achtung! es gibt auch einen Standarddruck für Schweißnaht-Etiketten. (diese Kategorie wird nur im Ausnahmefall benötigt) Der Standardddruck wird über die Schaltfläche
Aufruf *Schweißnahtmanagement->Schweißnahterfassung Tabelle -> Berichtsauswahl |
LL_Druckprobe |
Druckprobenprotokoll Es existiert ein Standardlayout. Aufruf *Isometrien->Druckprobe |
LL_ISO_TASK |
Listendruck für Isometrien mit Summe Stücklisten-Tasks
Aufruf Stückliste->Stückliste bearbeiten->Stücklistensummenformular->Bericht für Task |
LL_Isometrieverzeichnis |
Listendruck Isometrieverzeichnis Es existiert ein Standardlayout. Aufruf Drucklisten->Isometrien->ISO-Verzeichnis |
LL_Kalkulation |
in Vorbereitung |
LL_Labels_Isometrien |
Labeldruck für Isometrien (kann auch für Barcodedruck verwendet werden), Sortierung: Teilvorhaben, Teilleistung, Isonummer, Blatt
Aufruf Drucklisten->Isometrien->List und Label Berichte für Isometrien |
LL_Montagefortschritt |
Montagefortschritt von Isometrien (grafische Darstellung wie in der Erfassungsmaske möglich), Sortierung: Teilvorhaben, Teilleistung, Isonummer, Blatt
Aufruf Montagemanagement->Montagefortschritt auswerten->Berichtsauswahl |
LL_Montagefortschritt_Barcode |
Liste zur Erfassung des Montagefortschritts über Barcode (max 20 Steps)
Aufruf Montagemanagement->Montagefortschritt auswerten->Berichtsauswahl |
LL_Prüfauftrag |
Liste für Prüfaufträge zu Schweißnähten . Wenn keine Zuordnung eines Berichtes zu dieser Kategorie erfolgt ist , wird ein Standbericht verwendet. ->siehe Prüfauftrag.
Aufruf Schweißnahtmanagement->Prüfungen->Prüfaufträge verwalten->List u. Label Beriicht
|
LL_RKL_Report |
Rohrklassenzugehörigkeit von Materialcodes (mit allen möglichen Kataloginformationen), Sortierung: Rohrklasse, MKZ, Benennung, DN1, WD1, DN2, WD2
Aufruf Drucklisten->Katalogdruck->List und Label Bericht RKL-Katalog |
LL_Schweissnahtreport |
Schweißnahtbericht für eine Isometrie, Sortierung: Isonummer, Blatt, Nahtnummer, Nahtnummer_AG
Aufruf *Schweißnahtmanagement->Schweißnahterfassung Tabelle -> Berichtsauswahl (aktuelle ISO= linkes Druckersymbol, alle selektierten ISOs -rechtes,rot umrandetes Druckersymbol)
|
LL_Schweissnahtreport (mehrere ISOs) |
Schweißnahtauswertung, Sortierung: Teilvorhaben, Teilleistung, Isonummer, Blatt, Nahtnummer, Nahtnummer_AG
Aufruf Drucklisten->Schweißnahtdoku->List und Labelberichte für Schweißnahtdokumentation |
LL_Schweissnahtreport NahtNrAG |
Schweißnahtbericht für eine Isometrie, Sortierung: Isonummer, Blatt, Nahtnummer_AG, Nahtnummer
Aufruf *Schweißnahtmanagement->Schweißnahterfassung Tabelle -> Berichtsauswahl (aktuelle ISO= linkes Druckersymbol, alle selektierten ISOs -rechtes,rot umrandetes Druckersymbol) |
LL_Schweissnahtreport NahtNrAG (mehrere ISOs) |
Schweißnahtauswertung, Sortierung: Teilvorhaben, Teilleistung, Isonummer, Blatt, Nahtnummer_AG, Nahtnummer
Aufruf Drucklisten->Schweißnahtdoku->List und Labelberichte für Schweißnahtdokumentation |
LL_Spool_Labels |
Druck von Etiketten für Spools
Aufruf *Stückliste->Stückliste bearbeiten->Bericht für gewählte ISO (einzelne ISO und Arbeitsvorrat) |
LL_SpoolVersandschein |
Druck von Versandscheinen für Spools *Stückliste->Stückliste bearbeiten->Bericht für gewählte ISO (einzelne ISO) |
LL_Stueckliste |
separater Aufruf für Stücklistenlayouts - Datenbasis wie LL_Abrechnung_Details
Aufruf *Stückliste->Stückliste bearbeiten->Bericht für gewählte ISO (einzelne ISO und Arbeitsvorrat) |
LL_Stueckliste_Halterungen |
separater Aufruf für Stücklistenlayouts - Datenbasis wie LL_Abrechnung_Details
Aufruf *Stückliste->Stückliste bearbeiten->Bericht für gewählte ISO (einzelne ISO und Arbeitsvorrat) |
LL_Stueckliste_TASK_all |
separater Aufruf für Fortschrittsberichte basierend auf Stückliste-Tasks - Datenbasis wie LL_Abrechnung_Details
Aufruf Stückliste->Stückliste bearbeiten->Stücklistensummenformular->Bericht für Task |
LL_Stueckliste_TASK_weld |
separater Aufruf für Fortschrittsberichte basierend auf Schweißnähten in Stückliste-Tasks - Datenbasis wie LL_Abrechnung_Details
Aufruf Stückliste->Stückliste bearbeiten->Stücklistensummenformular->Bericht für Task |
LL_Terminkontrolle |
Terminkontrolle vom Montagefortschritt, Sortierung: Teilvorhaben, Teilleistung, Isonummer, Blatt
Aufruf Montagemanagement->Montagefortschritt erfassen->Druckersymbol |
LL_Umstempelung |
Umstempelung einer Isometrie, Sortierung: LFDNR, Benennung, DN1, DA1, WD1, ABM-Text, Werkstoff
Aufruf Materialmanagement->Umstempelung->Berichtsauswahl
|

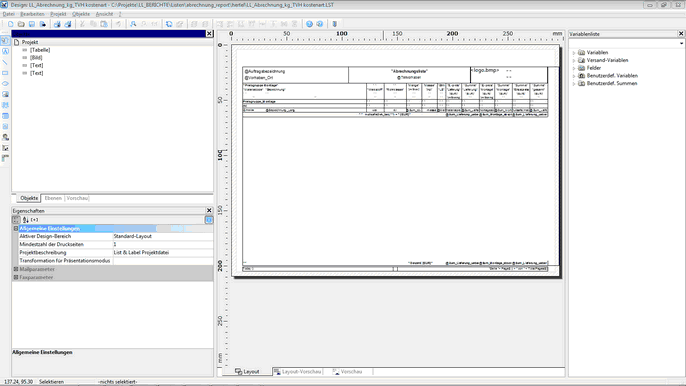

Der Aufruf des Designers erfolgt über die Schaltfläche "Reportdesign"
Für den Aufruf des Designers ist eine separate Lizenz notwendig.
