Pflege eines formelbasierten Bewertungskataloges |

|
|
Pflege eines formelbasierten Bewertungskataloges |
|
Mit Hilfe von formelbasierten Bewertungskatalogen kann eine Bewertung mit Arbeitszeitwerten(AZW) erfolgen.

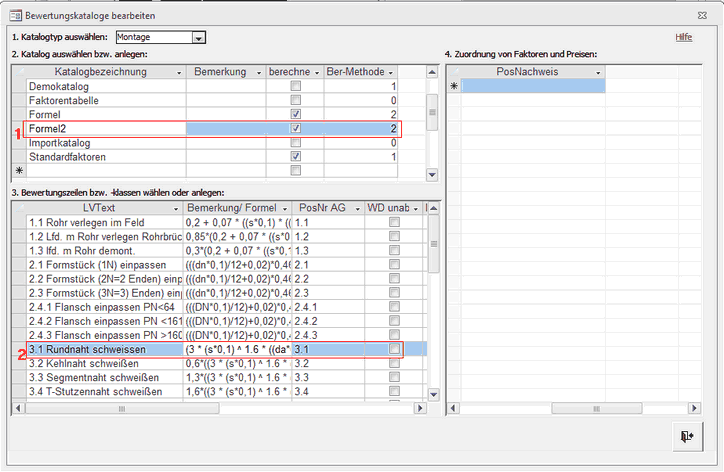

1. Auswahl des Katalogtyps "Montage"
2. Selektion eines Bewertungskataloges durch Auswahl der entsprechenden Tabellenzeile in Tabelle 1 (1)
Tabellenspalten Tabelle1
Spalte |
Erläuterung |
Katalogbezeichnung |
Name des Bewertungskataloges |
Bemerkung |
|
berechnet |
hier wird zwischen tabellarischen und einem Formelkatalog unterschieden Bei formelbasierten Bewertungskatalogen ist diese Option zu wählen. |
Berechnungsmethode |
bei formelbasierten Bewertungskatalogen steht hier eine 2 |
3. Auswahl einer LVText-Zeile in Tabelle 2 (2)
Tabellenspalten Tabelle2
Spalte |
Erläuterung |
LVText |
Bezeichnung der Aufmaßposition (Bewertungsposition) Es ist die Nummerierung im Text voranzustellen. |
Bemerkung/Formel |
hier steht die Formel *1) zur Berechnung des Faktorenwertes (AZW) |
Pos Nr AG |
Positionsnummer der Aufmaßposition *1) |
WD-unabhängig |
beeinflusst das Nachschlagen der Werte aus dem Bewertungskatalog . Bei der Auswahl dieser Option wird die Wanddicke ignoriert. |
DN2 |
Wenn die Bewertung für die 2. Nennweite der Katalogposition erfolgen soll , ist diese Option zu wählen. |
Tabelle3 wird bei formelbasierten Katalogen nicht gepflegt.
*1) Formeln
Die Formeln sind in Excel-Syntax zu erfassen.
Formeln können folgende Variablen benutzen:
Variable |
Bedeutung |
|---|---|
da |
Außendurchmesser aus dem Bauteil- und Leistungskatalog |
dn |
Nennweite aus dem Bauteil- und Leistungskatalog |
s |
Wandstärke aus dem Bauteil- und Leistungskatalog |
da2 |
Außendurchmesser 2 aus dem Bauteil- und Leistungskatalog |
dn2 |
Nennweite 2 aus dem Bauteil- und Leistungskatalog |
s2 |
Wandstärke2 aus dem Bauteil- und Leistungskatalog |
m |
Masse/Mengeneinheit aus dem Bauteil- und Leistungskatalog |
PN |
PN aus dem Bauteil- und Leistungskatalog |
idn |
Nennweite in inch (wird in der Nennweitentabelle im Customizing nachgeschlagen. Ausgangswert ist die Nennweite aus dem Bauteil- und Leistungskatalog) |
idn2 |
Nennweite2 in inch (wird in der Nennweitentabelle im Customizing nachgeschlagen. Ausgangswert ist die Nennweite aus dem Bauteil- und Leistungskatalog) |
Die Variablen werden bei der Berechnung des AZW-Wertes durch die Werte aus dem auftragsspezifischen Bauteil- und Leistungskatalog ersetzt.
Die Formel wird in die Spalte "Bemerkung / Formel" eingetragen.
