Bauteil- und Leistungskataloge |

|
|
Bauteil- und Leistungskataloge |
|
Alle Bauteile (und Leistungen) basieren auf Katalogpositionen.
Im Bauteil-/Leistungskatalog werden neben den technischen Spezifikationen auch die auf die Katalogposition bezogenen Zahlen für Kalkulation und Abrechnung (also z.B. Materialpreis, Montagezeitfaktor etc.) verwaltet.
Zur eindeutigen Identifikation erhält jede Katalogposition einen Materialcode (MCode).
Wenn in PipeBuilder Bezug auf die Informationen eines Bauteils oder einer Leistung genommen werden soll , so erfolgt das über den "MCode" der Katalogposition.
Nähere Informationen zu den Attributen einer Katalogposition -> Siehe Katalogformular .
Hinweise zur Verwendung von Katalogpositionen in Stücklisten
Alle Stücklistenpositionen basieren auf einer Katalogposition. Technisch gleiche Stücklistenpositionen (also beispielsweise ein Rohr eines bestimmten Werkstoffes mit einer bestimmten Abmessung und einem bestimmten Prüfzeugnis) haben den gleichen Materialcode.
Dubletten (also 2 oder mehr Katalogpositionen sind zu vermeiden).
☝ Auch wenn technisch gleiches Material in verschiedenen Rohrklassen vorkommt, ist trotzdem nur eine Katalogposition zu verwenden , da es sonst zu Problemen bei der Materialwirtschaft kommen kann.
Unterschiedliche Bezeichnungen für technisch gleiches Material sind zu vermeiden.
Beispiel: Ein Rohrstutzen und ein Rohr, welche technisch gleich (also z.B. gleiche Abmessungen,gleicher Werkstoff,gleiches Prüfzeugnis (z.B. 3.1A) , gleicher Anstrich) sind, müssen den gleichen Materialcode erhalten. Es ist nicht sinnvoll, beide Bauteile separat zu erfassen, da ein Rohrstutzen lediglich ein kurzes Rohr ist.
|
Jedes verwendete Bauteil bzw. jede Leistung (z.B. Schweißnähte) muss vorher in einem Bauteil-/Leistungskatalog angelegt werden.
Ein und dieselbe Katalogposition kann mehrmals in verschiedenen Stücklisten oder mehrmals in einer Stückliste verwendet werden.
Zu beachten ist, dass Änderungen an den Eigenschaften der Katalogposition immer Auswirkungen auf alle von dieser Katalogposition abstammenden Stücklistenpositionen haben. (relationale Datenbank)
Dies betrifft sowohl Kalkulations- und Abrechnungswerte, als auch Bauteil- und Leistungsbeschreibungen.
Soll das gleiche Material oder die gleiche Leistung mit verschiedenen Preisen kalkuliert oder abgerechnet werden, können TVH-Preise oder katalogunabhängige Preise verwendet werden. (Siehe Bewertungsebenen)
In PipeBuilder wird grundsätzlich zwischen zwei Katalogarten unterschieden.
Der globale Bauteil- und Leistungskatalog enthält Standard-Bauteile. Diese Standardbauteile werden von Benutzern mit entsprechender Berechtigung angelegt und können vom Standard-Benutzer nicht geändert oder gelöscht werden.
Es besteht auch die Möglichkeit, Bauteilkataloge von Kunden oder allgemeine Rohrklassenkataloge als globale Kataloge zu hinterlegen.
Der auftragsspezifische Bauteil- und Leistungskatalog wird automatisch mit jedem neuen Auftrag angelegt. Er ist zu Beginn leer.
Auftragsspezifische Katalogpositionen können von jedem Benutzer, der eine Zugriffsberechtigung auf den jeweiligen Auftrag hat, geändert werden.
Werden globale Katalogpositionen zur Verwendung in den Stücklisten eines Auftrages ausgewählt , so kopiert PipeBuilder die globale Katalogpositionen automatisch in den auftragsspezifischen Katalog. Die so erzeugte Kopie wird dann als auftragsbezogene Katalogposition verwendet.

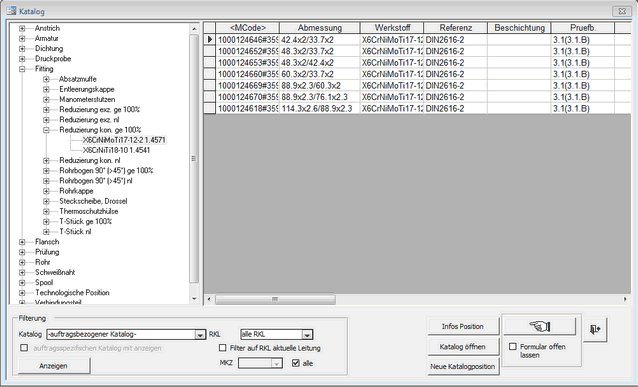

Eine Übersicht über die in den Katalogen vorhandenen Katalogpositionen liefert der Katalogbaum:
Über den Filter "Katalog" kann nach Betätigen der Schaltfläche "Anzeigen" zwischen auftragsbezogenen und globalen Katalogen gewechselt werden.
(Nähere Informationen zu diesem Formular -> siehe auch "Katalogposition auswählen")
