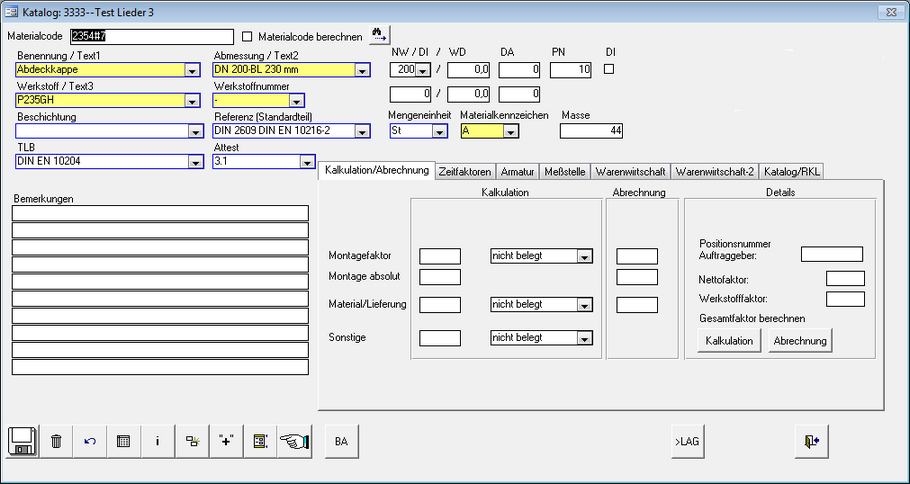

Eingabe - Materialcode

Der Materialcode ist die eindeutige Identifikation eines Bauteiles oder einer technologischen Position. Bei der Neuanlage einer Katalogposition kann der Materialcode von Hand  eingegeben oder vom System berechnet werden .Damit ein Materialcode automatisch berechnet wird , ist Option auszuwählen.

Kombinationsfeld - Benennung /Text 1

Eingabe oder Auswahl der  Benennung  (Pflichtfeld).

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Benennungen aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete Benennungen.

Kombinationsfeld - Werkstoff /Text 3

Eingabe oder Auswahl der Werkstoffbezeichnung (Pflichtfeld)

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Werkstoffe , die in der Werkstofftabelle der Datenbank eingetragen wurden. (Siehe Administration/Customizing)

Kombinationsfeld - Abmessung / Text 2

Eingabe oder Auswahl der  Abmessung  (Pflichtfeld).

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Abmessungstexte aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete Abmessungstexte.

Es werden dabei nur die Abmessungtexte zum Nachschlagen aufgeführt, die zur bereits eingetragenen Benennung passen.

Nach Auswahl einer in der Liste vorhandenen Abmessung werden die numerischen Felder für DN , DA und Wandstärke automatisch ausgefüllt , wenn in der zu Grunde liegenden Katalogposition diese Werte ordnungsgemäß gepflegt waren.

Kombinationsfeld - Werkstoffnummer

Eingabe oder Auswahl der  Werkstoffnummer (Pflichtfeld).

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Werkstoffnummern , die in der Werkstofftabelle der Datenbank eingetragen wurden. (Siehe Administration/Customizing)

Kombinationsfeld  - Beschichtung

Eingabe oder Auswahl der  Beschichtung.

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Abmessungstexte aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete Beschichtungstexte.

Kombinationsfeld  - TLB

Eingabe oder Auswahl des Standards für technische Lieferbedingungen.

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Einträge aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete TLB's.

Es werden dabei nur die TLB's zum Nachschlagen aufgeführt, die zur bereits eingetragenen Benennung passen.

Kombinationsfeld - Referenz

Eingabe oder Auswahl des Standards oder der Zeichnungsnummer.

Es kann freier Text eingegeben werden oder eine Auswahl aus einer vorhandenen Liste erfolgen.

Zur Auswahl stehen Einträge aus globalen Katalogen sowie bereits im aktuellen Auftrag verwendete Einträge.

Es werden dabei nur die Einträge zum Nachschlagen aufgeführt, die zur bereits eingetragenen Benennung passen.

Kombinationsfeld Attest

Eingabe oder Auswahl des Attests des Bauteiles

Kombinationsfeld - NW/DI  ("Nennweite 1")

Eingabe oder Auswahl der Nennweite 1 der Katalogposition

Die zum Nachschlagen zur Verfügung stehenden Nennweiten sind in der Datenbank hinterlegbar (siehe Administration/Customizing)

Eingabefeld - WD "Wandstärke 1"

Eingabefeld - DA "Außendurchmesser 1"

Eingabe des Außendurchmesser 1 des Materials

Eingabefeld - PN (Nenndruck)

l

Eingabefeld - NW "Nennweite2"

Eingabefeld - WD "Wandstärke 2"

Eingabefeld - DA "Außendurchmesser 2"

Kombinationsfeld- Mengeneinheit

Eingabe oder Auswahl der Mengeneinheit des Material

Kombinationsfeld - Materialkennzeichen

(Pflichtfeld)

Eingabe oder Auswahl des Materialkennzeichen.

Materialkennzeichen werden im Administration/Customizing- Bereich der Datenbank hinterlegt.

Eingabefeld - Masse

Eingabe der Masse pro Mengeneinheit des Material.

Für das Materialkennzeichen "R" (Rohr) kann eine automatische Berechnung erfolgen. Als Grundlage wird in diesem Fall die Dichte für Baustahl verwendet.

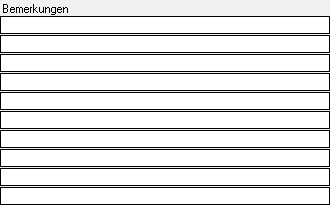

Eingabefelder- Bemerkung (1..10)

DI "Innendurchmesser - Angabe des Innendurchmesser

Durch das Setzen des Haken in der Checkbock,

wird das Feld NW "Nennweite" als  DI "Innendurchmesser" definiert.

☞Wenn diese Option gewählt wurde , errechnet PipeBuilder den Außendurchmesser nach der Formel DN + 2x WD !

Materialcode berechnen

Durch das Setzten des Hakens in der Checkbox,

wird beim Anlegen (auch nach dem Duplizieren) einer Materialposition der Materialcode automatisch berechnet.

Katalogposition suchen

zum Suchen einer Materialposition aus dem Materialkatalog über den Materialcode

Datensatz speichern

zum Speichern der Änderungen der aktuellen Katalogposition.

Datensatz löschen

zum Löschen des aktuellen Datensatzes des Materialkatalog

Rueckgänig Datensatz

zum Zurücksetzen der  Eigenschaften

der gerade getätigten Änderungen der Materialposition

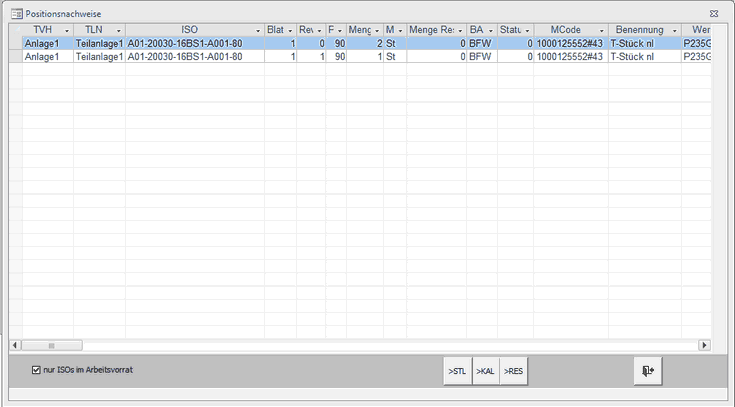

Positionsnachweise anzeigen

Zum Anzeigen aller Stücklistenpositionen , die auf der aktuell gewählten Katalogposition basieren.

Dies ist eine häufig genutzte Funktion , um alle Vorkommen eines Bauteils anzuzeigen.

Durch Auswahl einer Zeile in der Tabelle (Stücklistenposition) kann über die Schaltfläche ">STL" schnell in das Stücklistenformular navigiert werden.

Der Cursor wird dabei im Stücklistenformular sofort auf die betreffende Stücklistenzeile positioniert. Gleiches gilt für die Navigation mit ">RES" !

Über die Option "nur Isometrien im Arbeitsvorrat"  besteht die Möglichkeit nur Stücklistenvorkommen (Positionsnachweise) für ausgewählte Isometrien anzuzeigen.

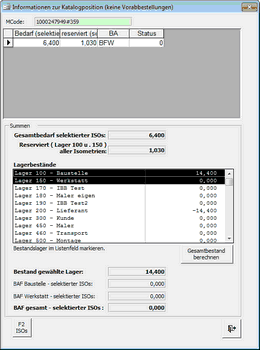

Informationen

Zum Anzeigen der allgemeinen Informationen

über den Warenbestand und dessen Verwendung

der aktuellen Katalogposition

Datensatz duplizieren

zum Duplizieren der aktuellen Materialposition , für einen neuen Eintrag im Materialkatalog

Datensatz hinzufügen

zum Anlegen einer neuen Katalogposition

im globalen oder auftragsbezogenen Materialkatalog

Speichern und in Auswahlbaum zurückkehren

Zum Speichern und Schließen der aktuellen Katalogposition, sowie zum Zurückkehren in den Katalogauswahlbaum.

Katalog schließen und Katalogposition direkt ins Formular übernehmen

Durch Betätigen dieser Schaltfläche  wird der Materialcode des Kataloges zur weiteren Verwendung in ein geöffnetes Formular kopiert , aus dem der Dialog zur Katalogauswahl gestartet wurde.

Hier einige Beispiele:

Stücklistenformular

Lagerbewegungen buchen

Zeugniserfassung

Kalkulationsformular

Bereitstellungsart für diese Katalogposition in allen Stücklisten Ändern

zum Ändern der Bereitstellungsart für die Katalogposition mit diesem Materialcode in allen Stücklisten!

☞Achtung ! Dies ist eine Funktion die die Bereitstellungsart aller Stücklistenpositionen mit diesem Materialcode ändert!

Lagerbewegung buchen

zum Wechseln in das Formular "Lagerbewegung buchen"

Formular schließen (Exit)

zum Schließen des Formular

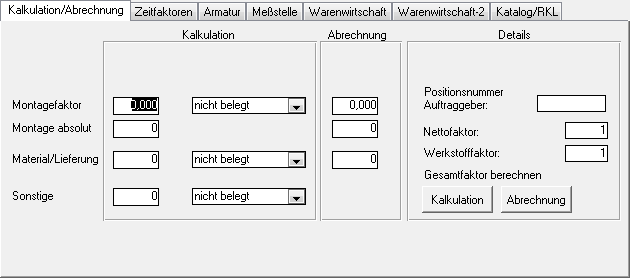

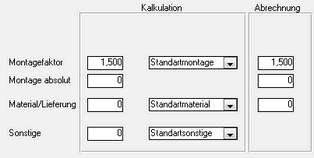

Eingabefeld - Montagefaktor-Kalkulation

Eingabe des Arbeitszeitwertes (AZW) für die Montage zur Verwendung in der Angebotserarbeitung

Eingabefeld - Montage absolut -Kalkulation

Eingabe des Preises  für Montage zur Verwendung in der Kalkulation (Angebotserarbeitung)

Eingabefeld - Material /Lieferung -Kalkulation

Eingabe des Preises für Material /Lieferung zur Verwendung in der Kalkulation (Angebotserarbeitung)

Eingabefeld - Sonstige -Kalkulation

Eingabe des Preises für Sonstiges zur Verwendung in der Kalkulation (Angebotserarbeitung)

Eingabefeld - Abrechnung "Montagefaktor"

Eingabe des Berechnungsfaktor für Montag "Abrechnung"

Eingabefeld - Abrechnung "Montage absolut"

Eingabe des Preises  für Montage zur Verwendung in der Abrechnung

Eingabefeld - Abrechnung "Material /Lieferung"

Eingabe des Preises für Material /Lieferung zur Verwendung in der Abrechnung

Auswahlfeld der Kostenart für den Montageanteil

Dieser Eintrag findet sowohl für die Kalkulation (Angebotserarbeitung) als auch für die Abrechnung Anwendung.

In der Angebotserarbeitung wird dieser Eintrag zur Gruppierung auf verschiedene Kostenarten verwendet. Jeder Kostenart können andere Zuschläge für die Berechnung des endgültigen Angebotswertes hinterlegt werden.

In der Abrechnungsphase wird in Abhängigkeit von der hier getroffenen Einstellung der mittlere Stundenlohn zur Ermittlung des Geldbetrages je AZW herangezogen.

Die Konfiguration der hier zur Verfügung stehenden Einträge wird unter "Auftragsverwaltung->Auftragsinformationen bearbeiten->Einstellung Kalkulation /Abrechnung" vorgenommen.

Auswahlfeld der Kostenart für den Material- Lieferanteil

Dieser Eintrag findet  für die Kalkulation (Angebotserarbeitung) Anwendung.

In der Angebotserarbeitung wird dieser Eintrag zur Gruppierung auf verschiedene Kostenarten verwendet. Jeder Kostenart können andere Zuschläge für die Berechnung des endgültigen Angebotswertes hinterlegt werden.

Die Konfiguration der hier zur Verfügung stehen den Einträge wird unter "Auftragsverwaltung->Auftragsinformationen bearbeiten->Einstellung Kalkulation /Abrechnung" vorgenommen.

Auswahlfeld der Kostenart für den Anteil für Sonstige Leistungen

Dieser Eintrag findet  für die Kalkulation (Angebotserarbeitung) Anwendung.

In der Angebotserarbeitung wird dieser Eintrag zur Gruppierung auf verschiedene Kostenarten verwendet. Jeder Kostenart können andere Zuschläge für die Berechnung des endgültigen Angebotswertes hinterlegt werden.

Die Konfiguration der hier zur Verfügung stehen den Einträge wird unter "Auftragsverwaltung->Auftragsinformationen bearbeiten->Einstellung Kalkulation /Abrechnung" vorgenommen.

Eingabefeld - Details "Positionsnummer des Auftraggeber"

Hier wird im Allgemeinen die Positionsnummer aus dem Leistungsverzeichnis des Auftraggebers eingetragen

Eingabefeld - Details "Nettofaktor"

AZW ohne weitere Zuschläge

Eingabefeld - Details "Werkstofffaktor"

Zusatzfaktor für Werkstoffzuschläge (beim Schweißen)

Kalkulation

Berechnet das Produkt aus Nettofaktor und Werkstofffaktor und schreibt das Ergebnis in das Feld "Montagefaktor" im Bereich "Kalkulation"

Abrechnung

Berechnet das Produkt aus Nettofaktor und Werkstofffaktor und schreibt das Ergebnis in das Feld "Montagefaktor" im Bereich "Abrechnung"
