Auswertung von Prüfanteilen |

|
|
Auswertung von Prüfanteilen |
|
Das im Folgenden beschriebene Szenario ist auch ohne die Definition von Prüfregeln in jedem Auftrag anwendbar.
Im Formular „Schweißnahtmanagement/Schweißnahterfassung Tabelle“ besteht die Möglichkeit Nähte wie folgt zu kennzeichnen:
| • | Status „zur Prüfung vorgesehen“ – Kennzeichen „#“ im Feld Prüfungsnummer |
| • | Status „vorgesehen zur Aufnahme in Prüfauftrag“ – Kennzeichen „X“ im Feld Prüfungsnummer |
Zur Vereinfachung der Eingabe wird das Kennzeichen voreingestellt (1) .
Mit einem Doppelklick in das jeweilige Prüfnummernfeld wird das Kennzeichen in die Tabelle eingefügt. (2)
Am Beispiel der Durchstrahlungsprüfung werden die verschiedenen Stati erläutert , die eine Schweißnaht annehmen kann .
Status |
Spalte im Explorer |
Erläuterung |
Naht ist nicht geschweißt |
|
Schweißer und Schweißdatum noch nicht eingetragen |
Naht ist geschweißt |
geschweißt |
Schweißer und Schweißdatum eingetragen |
Naht ist zur Prüfung vorgesehen |
RT-vorg |
RT-Nummer hat das Kennzeichen "#" |
Naht ist in Prüfauftrag |
RT-Auftrag |
geschweißt RT-Nummer beginnt mit "X" |
Naht wurde geprüft |
RT-geprüft |
RT-Nummer hat einen Eintrag , der nicht mit "X" oder "#" beginnt |

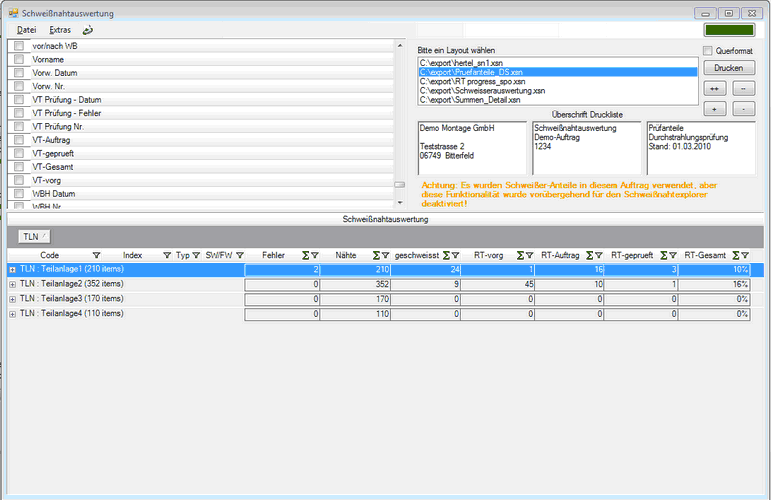

Für den Schweißnahtexplorer wurde ein geeignetes Layout erstellt ( Weitere Beispiele siehe Download (www.pipebuilder.de))
Aufruf Schweißnahtexplorer :
Schweißnahtmanagement->Schweißerauswertungen->Explorer Schweißnähte
Da obige Beispiel stellt die erreichten Prüfumfänge für Durchstrahlungsprüfungen je Teilleistung (TLN) dar.
Die Kategorie TLN ist beliebig austauschbar. Mit wenigen Klicks kann die Darstellung in eine Auswertung je Presskreis , Werkstoffgruppe , Rohrklasse ... usw. geändert werden. Es ist dazu lediglich die entsprechende Spalte in den Gruppierungsbereich zu ziehen.
Achtung! Bei einer Auswertung , die einen Prozentwert anzeigt, darf es nur 1-stufige Gruppierungen geben. Der Prozentsatz auf der Gruppierungsebene würde sonst verfälscht.
In der Darstellung ist zu sehen , wie viele Nähte lediglich zur Prüfung vorgesehen sind, für wieviel Nähte bereits ein Prüfauftrag existiert und wieviel Nähte bereits geprüft wurden.
Die Gesamtsumme stellt den Prüfanteil dar. Die Prüfungen sind abgeschlossen , wenn die Spalten "RT-vorg" und "RT-Auftrag" auf 0 stehen, und der erforderliche Prozentwert in der letzten Spalte erreicht wurde.
Über entsprechende Filter kann die Ansicht modifiziert werden. (.z.B. Filter auf Nahttyp , Schweißort, Nahtindex…)
Die oben dargestellte Ansicht des Schweißnahtexplorers ist lediglich ein Beispiel.
Nähere Informationen zur Verwendung von Datenexplorern ->Siehe Datenexplorer .
