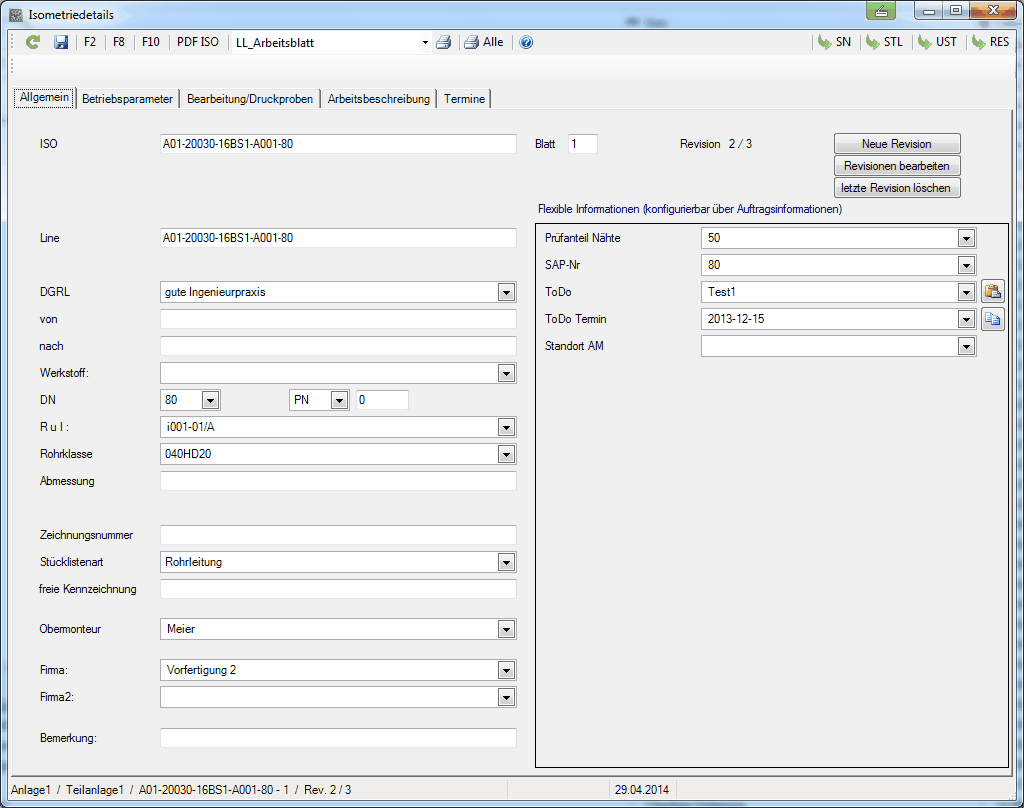

ISO

Isometrienummer

Blatt

Blatt der Isometriezeichnung

Weitere Blätter zu einer Isometrie inklusive Kopie der Isometrieinformationen können über die dafür vorgesehene Funktion im Formular Auftragsstruktur angelegt werden.

Line

Bezeichnung der Rohrleitung

DGRL

Einstufung nach Druckgeräterichtlinie

von

räumliche Anordnung der Isometrie in der Anlage

nach

räumliche Anordnung der Isometrie in der Anlage

Werkstoff

Hauptwerkstoff der Isometrie (Nachschlagewerte über Customizing)

DN

Hauptnennweite der Isometrie

Nenndruck der Isometrie

im Kombinationsfeld ist "PN" oder "class" wählbar

RuI

Nummer des PID-Schemas

Rohrklasse

Hauptrohrklasse der Isometrie (Nachschlagewerte über Customizing)

Abmessung

freier Text für Abmessung der Rohrleitung

Zeichnungsnummer

Zeichnungsnummer

Stücklistenart

⇒reguläre Stücklisten tragen hier den Wert "Rohrleitung" (Standard) ,

Hilfsstücklisten für verschiedene Verwendungszwecke wie MTO, Mengengerüste für Bestellungen ... tragen hier das Kennzeichen "fiktive Isometrie"

freie Kennzeichnung

zur freien Verwendung

Obermonteur

Obermonteur für die ISO (nur zur späteren Selektion)

Firma

Montage- oder Vorfertigungsfirma (nur falls zur späteren Selektion benötigt)

Bemerkung

(nur falls zur späteren Selektion benötigt)

flexible Felder

⇒hier wurde die Möglichkeit geschaffen bis zu 20 weitere Felder für die Isometrie zu definieren.

Die Definition der Felder erfolgt auftragsbezogen : (Siehe Auftragsverwaltung->Auftragsinformationen bearbeiten->Register flexible Felder Bezeichnungen)

Die flexiblen Felder sind unter ihrer flexiblen Bezeichnung uneingeschränkt zu Selektionszwecken verwendbar !

Diese Funktion dient zur Übernahme der Detailinformationen von einem anderen Isometrie/Blatt

Drucken von Berichten zur aktuellen Isometrie

oder zu allen gewählten Isometrien (Arbeitsvorrat)

siehe Icons und Schaltflächen

Standard

Informationen für flexible Felder aus "Zwischenablage" einfügen

Informationen für flexible Felder in "Zwischenablage" kopieren

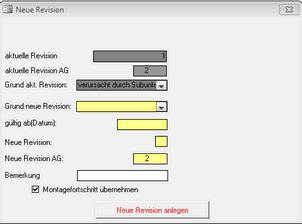

Anlegen einer neuen Revision für die Isometrie

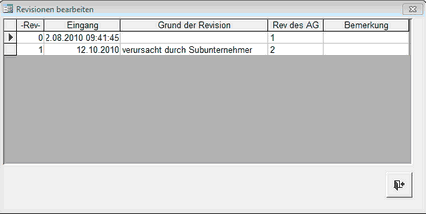

Ändern von Revisionsinformationen

Löschen der letzten Revision. Dies ist nur möglich , wenn zu dieser Revision noch keine Stücklistenpositionen existieren.

Im Isometriedetailformular kann über die Schaltfläche "PDF-ISO" eine Isometriezeichnung im PDF-Format geöffnet werden. Der Dateiname der aktuellen Isometriezeichnung muss folgender Namenskonvention unterliegen:  Isometrienummer_Blatt.pdf

PipeBuilder sucht in folgenden Pfaden nach dieser Datei:

I.   Projektpfad\ISO_DRAW\PDF_ASBUILT\

II.   Projektpfad\PDF_ISO\

Hinweis : Der Projektpfad wird im Auftragskopf im Register "Sonstiges" konfiguriert.

Mediengruppe

Mediengruppe

Medium

Medium

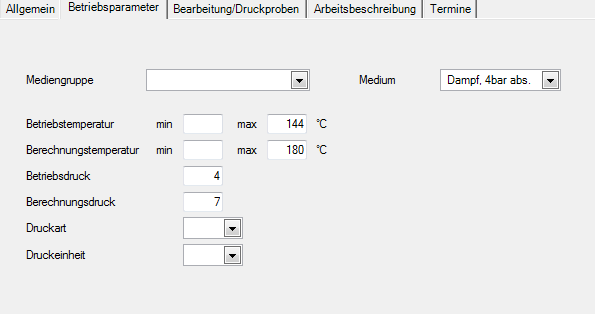

Betriebstemperatur

Betriebstemperatur

Berechnungstemperatur

Berechnungstemperatur

Betriebsdruck min /max

Betriebsdruck

Berechnungsdruck min /max

Berechnungsdruck

Druckart

absolut (a)  oder Überdruck (ü)

Druckeinheit

bar oder MPa

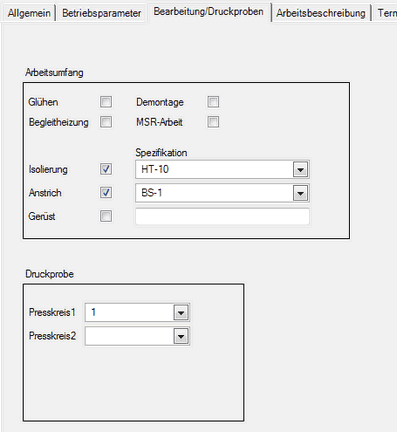

Glühen

Ist Glühen notwendig?

Demontage

Ist Demontage notwendig?

Begleitheizung

Ist Begleitheizung notwendig?

MSR-Arbeit

Ist MSR-Arbeit notwendig?

Isolierung / Spezifikation

Isolierung / Spezifikation

Eine einheitliche Bezeichnung der Spezifikation ist sinnvoll. Aus der Isolierungsspezifikation der Isometrie können zu Abrechnungszwecken automatisch Isolierungspositionen für die in der Isometrie  verbauten Materialpositionen generiert werden.

Anstrich /Spezifikation

Anstrich /Spezifikation

Eine einheitliche Bezeichnung der Spezifikation ist sinnvoll. Aus der Anstrichspezifikation der Isometrie können zu Abrechnungszwecken automatisch Anstrichpositionen für die in der Isometrie  verbauten Materialpositionen generiert werden.

Gerüst /Spezifikation

Gerüst /Spezifikation

Protokollnummer Druckprobe

Protokollnummer Druckprobe

Datum Druckprobe

Datum Druckprobe

Presskreis 1

Presskreis 1

Der Presskreis ist u. a. ein wichtiges Selektionskriterium zur Statusüberwachung des Montagefortschritts. -> z.B. : Welchen  Progressstand haben die zu Presskreis x gehörenden Isometrien ?

Presskreis 2

Presskreis 2

Falls eine Isometrie zu mehr als einem Presskreis gehört.

Prüfmedium

Prüfdruck

Prüfdauer

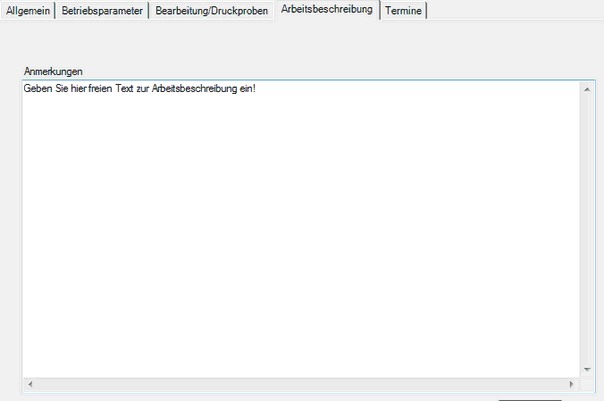

Anmerkungen

Fließtext zur Arbeitsbeschreibung

Montagebeginn

Montagebeginn

Montageende

Montageende

Lieferdatum Material

Lieferdatum Material

Priorität

Die Priorität spiegelt den Montageablauf der Isometrien innerhalb des Projekts wider. Die Priorisierung erfolgt mittels eines Zahlenwerts, wobei z. B. 1 hohe Priorität bedeutet und die Isometrie somit Vorrang gegenüber einen Isometrie mit dem Wert 2 hat. Bei der Materialreservierung bzw. -verfügbarkeitsprüfung für mehrere Isometrien werden die Isometrien nach ihrer Priorität sortiert.
