Verschiedene Ansichten des Schweißnahtformulars

Je nach Auswahl der Ansicht, werden verschiedene Spalten mit Schweißnahtinformationen eingeblendet. User können in den Benutzereinstellungen festlegen, ob bei einem Wechsel der Ansicht die Darstellung umgeschaltet (und damit bestimmte Spalten ausgeblendet werden) oder ob die aktuell dargestellten Spalten um die der hinzugeschalteten Ansicht ergänzt werden sollen.

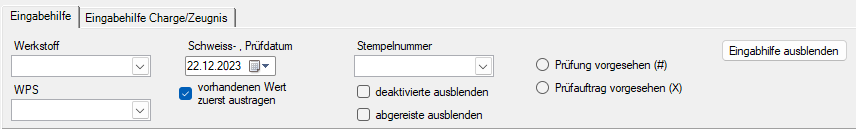

Erfassungshilfe

Die Eingabehilfe wird per Klick auf den Registerkopf "Eingabehilfe" eingeblendet.

für Schweiß- und Prüfdatum sowie Stempelnummer

Die Option "vorhandenen Wert zuerst austragen" bewirkt, dass ein vorhandener Wert nicht direkt mit dem in der Eingabehilfe eingestellten Wert überschrieben wird, sondern bei einem Doppelklick zunächst nur der vorhandene Wert entfernt wird.

Die Optionen "deaktivierte ausblenden" und "abgereiste ausblenden" reduzieren entsprechend die Auswahl der zur Verfügung stehenden Stempelnummern.

um Nähte zur Prüfung bzw. für einen Prüfauftrag zu markieren

Je nach Einstellung können Nähte per Doppelklick in einem Prüfnummernfeld mit "#" oder "X" markiert werden.

Erfassungshilfe ausblenden

Die Register zur Eingabehilfe werden ausgeblendet, sodass nur noch die Registerköpfe angezeigt werden.

Erfassungshilfe Charge/Zeugnis

Die Eingabehilfe wird per Klick auf den Registerkopf "Eingabehilfe Charge/Zeugnis" eingeblendet.

Nachschlageoptionen

Die hier getroffene Einstellung bestimmt die Quelle aus der im Kombinationsfeld "Charge" die zum jeweiligen Bauteil erfassten Chargen und Zeugnisse angezeigt werden.

Schweißnahtdokumentationen für gewählte ISO drucken

Im Auswahlfeld wird das Drucklayout für die Schweißnahtdokumentation gewählt.

Danach können durch das Betätigen der  Schaltfläche ,  bestimmte Filteroptionen gesetzt werden. Ein Klick auf das Druckersymbol startet den Druckvorgang.

siehe Icons und Schaltflächen

Standard

Selektierte Naht duplizieren & Bauteil1 mit Bauteil2 austauschen

Erstellt eine neue Schweißnaht, indem die selektierte Naht kopiert und dabei Bauteil 1 mit Bauteil 2 ausgetauscht wird.

(Dieses Verfahren hat sich bei der fortlaufenden Erfassung von Schweißnähten einer Rohrleitungsisometrie bewährt)

Selektierte Naht duplizieren

Erstellt eine neue Schweißnaht, indem die selektierte Naht kopiert (ohne Austausch der Bauteile).

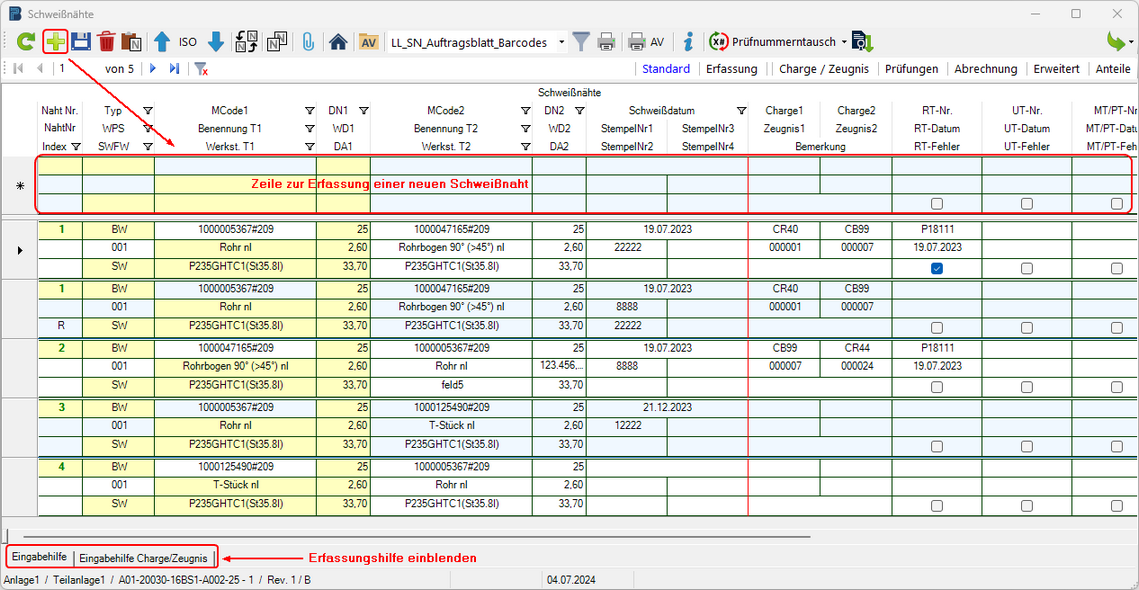

Erfassungsbereich für neue Nähte anzeigen

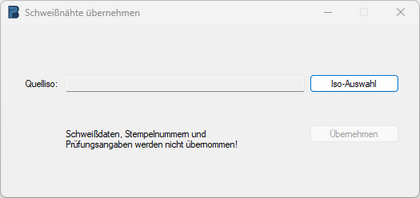

Schweißnähte aus anderer ISO übernehmen und einfügen

Zur Übernahme aller Schweißnähte aus einer anderen Isometrie (Quelliso)

(Wenn  Schweißnahtpositionen in der aktuellen Isometrie vorhanden sind,

können die zu übernehmenden Schweißnähte an die vorhandenen angehängt werden)

Datensatz löschen

zum Löschen der aktuell in der Tabelle gewählten Schweißnaht

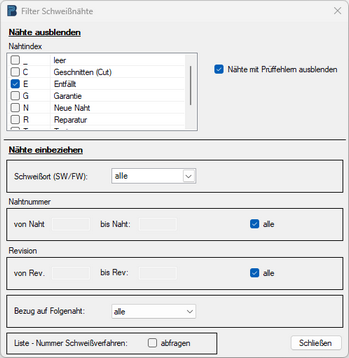

Filter Schweißnähte

Per Filtereinstellung können bestimmte Naht-Indizes ausgeschlossen werden. Im Bereich "Nähte einblenden" können Einschränkungen hinsichtlich des Schweißortes (SW/FW) getroffen und nur Nähte mit bestimmten Nahtnummern sowie Revisionen einbezogen werden.

Das Filterkriterium, welches in "Bezug auf Folgenaht" eingestellt werden kann, schränkt die Schweißnähte bzgl. des in der erweiterten Schweißnahterfassung pflegbaren Feldes "Folgenaht für" ein. Die Möglichkeiten sind

"alle" - alle Nähte mit oder ohne einen Eintrag in "Folgenaht für",

"ja" - nur Nähte mit einen Eintrag in "Folgenaht für",

"nein" - nur Nähte mit keinem Eintrag in "Folgenaht für" werden eingeschlossen.

Bericht öffnen

Drucken der Schweißnahtdokumentation im eingestellten Layout.

Prüfnummer austauschen/ Prüfnummer entfernen

Hier befinden sich die Funktionen zum Austauschen von Prüfnummern (z. B. um Prüf(auftrags)nummer X nach erfolgter Prüfung durch Protokollnummer Y zu ersetzen) und zum Entfernen von Prüf(auftrags)nummern sowie die Möglichkeit Nähte, welche zu einem Prüfauftrag zugeordnet sind ("X...") auf die Markierung zur Prüfung ("X") zurückzusetzen.

Zeugnisse in allen Isometrien nachtragen

Nachtragen von fehlenden Zeugnisnummern in der Schweißnahterfassung.

Voraussetzung ist , dass bereits die Chargennummer in der Schweißnaht eingetragen wurde. In der Zwischenzeit über die Zeugniserfassung des Materialmanagement erfasste  Zeugnisse können dann über diese Funktionalität in die Schweißnahtdokumentation übernommen werden.

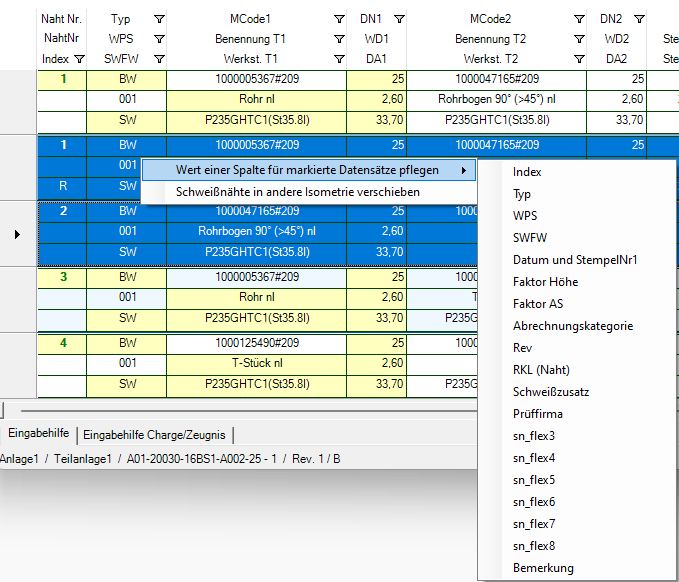

Wert einer Spalte für markierte Datensätze pflegen

Werte mehrerer Datensätze gleichzeitig pflegen

Die Werte für die in der Abbildung angezeigten Datenfelder können für die zuvor selektierten Datensätze auf einmal erfasst oder überschrieben werden. Nach Auswahl des Datenfeldes aus der Liste öffnet sich ein Dialog, um den Wert auszuwählen bzw. einzugeben.

Schweißnähte in andere Isometrie verschieben

Schweißnähte verschieben

Die zuvor selektierten Schweißnähte inklusive aller erfassten Informationen (auch Prüfungen) werden in eine andere Isometrie/ ein anderes Isometrieblatt verschoben. Die Auswahl der Ziel-Iso findet in einem separaten Dialog statt.

Nr.

Nahtnummer der Schweißnaht

Erlaubt sind nur numerische Werte . Es ist möglich Nahtnummern , die zwischen zwei ganzzahligen Nahtnummern eingefügt werden sollen , in dezimaler Form anzugeben (z.B. : 2.1)

Falls Buchstaben in der Nahtnummer zwingend erforderlich sind , kann diese Nummer zusätzlich im Feld "Naht-Nr. AG" eingetragen werden -> siehe Register"Prüfungen" in diesem Formular .

Einige Schweißnahtberichte drucken die "Naht-Nr AG"  anstelle dieser Nahtnummer wenn dort ein Eintrag erfolgt ist.

Index

Nahtindex

( leeres Feld = normale Schweißnaht, C = Geschnitten (Cut),

E = entfällt, G = Garantie, N = Neue Naht, R = Reparatur, )

Die Eigenschaften sind im Customizing erweiterbar.

WPS

Nummer der Schweißanweisung (Welding Procedure Specifications)

gibt die Nummer der für diese Naht gültigen Schweißanweisung an

SWFW

Kennzeichen für Schweißort  (SW= Shop Weld / FW = Field Weld )

SW steht für das Schweißen  in der Vorfertigung

FW steht für das Schweißen  auf der Baustelle

Typ

Typ der Schweißnaht

(z.B.:  BW = Butt Weld, BRW = Branch Weld)

Die Eigenschaften sind im Customizing erweiterbar.

<MCode1>

Materialcode von Bauteil1 der Schweißnaht

Nachschlagen von Bauteil 1   in der Stückliste.

Der Materialcode von Bauteil1 der Naht wird in diesem Fall hier abgelegt.

Das Nachschlagen der Bauteile einer Naht ist nicht obligatorisch. Es besteht auch die Möglichkeit die Bauteile der Schweißnaht von Hand in diesem Formular einzugeben.

Bei vorhandenen Stücklisten ist jedoch die Methode des Nachschlagens der Bauteile in der Stückliste vorzuziehen.

Ein Doppelklick Öffnent das Katalogformular mit der Detailbeschreibung für dieses Bauteil.

Benennung T1

Benennung von Bauteil1 der Naht

Werkst. T1

Werkstoff von Bauteil1 der Naht

DN1

Nennweite von Bauteil1 der Naht

Dieser Eintrag entspricht der Dimension der Naht!

DA1

Außendurchmesser von Bauteil1 der Naht

Dieser Eintrag enstpricht der Dimension der Naht!

WD1

Wandstärke von Bauteil1 der Naht

Dieser Eintrag enstpricht der Dimension der Naht!

<Mcode2>

Materialcode von Bauteil2 der Schweißnaht

Nachschlagen von Bauteil 2   in der Stückliste.

Der Materialcode von Bauteil2 der Naht wird in diesem Fall hier abgelegt.

Das Nachschlagen der Bauteile einer Naht ist nicht obligatorisch. Es besteht auch die Möglichkeit die Bauteile der Schweißnaht von Hand in diesem Formular einzugeben.

Bei vorhandenen Stücklisten ist jedoch die Methode des Nachschlagens der Bauteile in der Stückliste vorzuziehen.

Ein Doppelklick Öffnent das Katalogformular mit der Detailbeschreibung für dieses Bauteil.

Benennung T2

Benennung von Bauteil2 der Naht

Werkst. T2

Werkstoff von Bauteil2 der Naht

DN2

Nennweite von Bauteil2 der Naht

WD2

Wandstärke von Bauteil2 der Naht

DA2

Außendurchmesser von Bauteil2 der Naht

Schweißdatum

Datum der Schweißnaht

Datum an dem die Naht geschweißt wurde

StempelNr1

Schweißernummer  1

1. Schweißer , der diese Naht geschweißt hat

StempelNr2

Schweißernummer 2

2. Schweißer , der diese Naht geschweißt hat

StempelNr3

Schweißernummer 3

3. Schweißer , der diese Naht geschweißt hat

StempelNr4

Schweißernummer 4

4. Schweißer , der diese Naht geschweißt hat

Charge1

Charge von Bauteil1

Charge2

Charge von Bauteil2

Zeugnis1

Zeugnis von Bauteil1

Zeugnis2

Zeugnis von Bauteil2

RT -Nr.

RT Nummer

Protokollnummer der durchgeführten Prüfung (z.B. RT für Durchstrahlung)

die Bezeichnung der Prüfung ist im Auftragskopf anpassbar

RT-Datum

Prüfdatum

z.B.  RT für  (Durchstrahlungsprüfung)

die Bezeichnung der Prüfung ist im Auftragskopf anpassbar

RT-Fehler

Fehler in der Prüfung

z.B.  RT für  (Durchstrahlungsprüfung)

Eingabe eines Haken, sobald ein Fehler in der Prüfung aufgetreten ist.

die Bezeichnung der Prüfung ist im Auftragskopf anpassbar

... - Nr.

Weitere Prüfungen laut Definition im Auftragskopf

... - Datum

Weitere Prüfungen laut Definition im Auftragskopf

... - Fehler

Weitere Prüfungen laut Definition im Auftragskopf

Fakt. Höhe

Faktor Höhe

Multiplikationsfaktor für zusätzlichen Arbeitsaufwand (wird später bei der Abrechnung verwendet)

Fakt. AS

Faktor AS

Multiplikationsfaktor für zusätzlichen Arbeitsaufwand (wird später bei der Abrechnung verwendet)

Abrechnungskategorie

Abrechnungskategorie

Abrechnungskategorie zur Kennzeichnung bestimmter Nähte zu Abrechnungszwecken.

Beim Kopieren der Naht in die Stückliste wird diese Information in die Stückliste übernommen

Anteil1

Anteil 1 der Schweißnaht in Prozent

zeigt den Anteil des Schweißer 1 an der geschweißten Naht in Prozent an

der Wert steht bei 100%, so lange kein weiterer Anteil (2 bis 4) eingegeben wird

Anteil2 ..4

Anteil 2..4  der Schweißnaht in Prozent

zeigt den Anteil des Schweißer n an der geschweißten Naht in Prozent an

der Wert wird per Hand eingegeben, wodurch Anteil1 automatisch berechnet wird
