Der Schweißnahtexplorer ist ein Datenexplorer , der umfangreiche Auswertungen zu Schweißnähten ermöglicht.



Aufruf: Schweißen->Explorer->Schweißnahtexplorer



Der Schweißnahtexplorer zeigt Schweißnähte für die selektierten Isometrien an. (siehe Arbeitsvorrat Isometrien)

- Über die Filter-Schaltflächen in den Spaltenköpfen können Schweißnähte nach bestimmten Kriterien ausgewählt werden .

- Mit der Schaltfläche kann direkt in das Schweißnahterfassungsformular zur gewählten Naht in der jeweiligen Isometrie gesprungen werden.

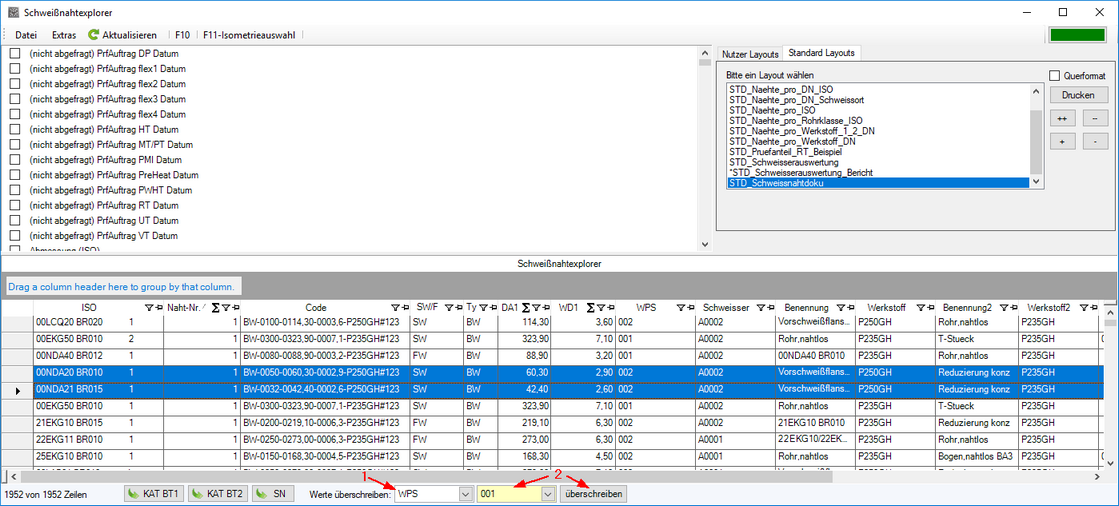

- Die Funktion "Werte überschreiben" (1) ermöglicht Massen-Aktualisierungen von Schweißnahtdaten. Dazu wird zunächst die Spalte gewählt, für die Werte geändert werden sollen. Wenn Zeilen markiert sind, dann werden für Massen-Aktualisierungen nun nur die Werte für diese Zeilen verändert, ansonsten sind alle gefilterten Zeilen betroffen. In (2) wird der neue Wert angegeben und mit der Schaltfläche "überschreiben" wird die Funktion ausgeführt.











Beispiele für Auswertungen/Analysen:

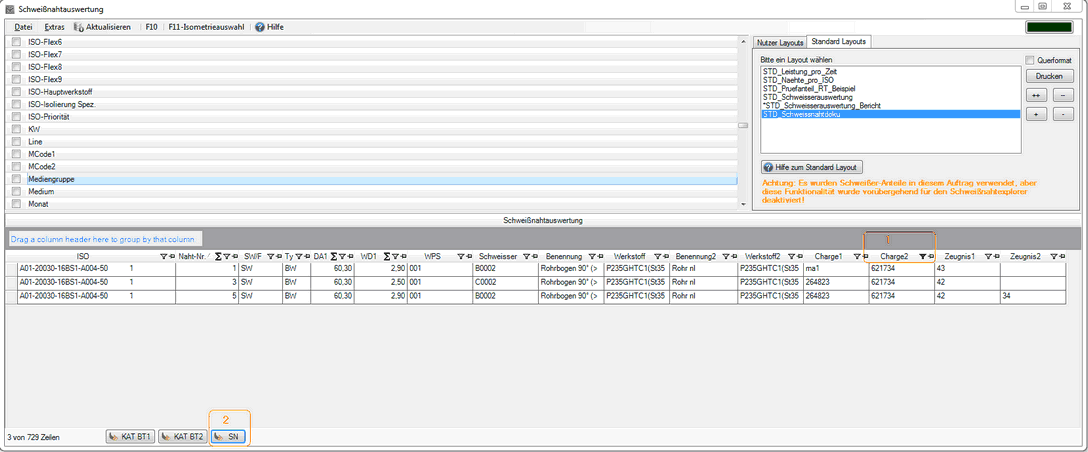

1. Filter nach allen Schweißnähten mit einer Charge (1) - > Navigation in die Schweißnahterfassung (2) , um das Zeugnis einzutragen

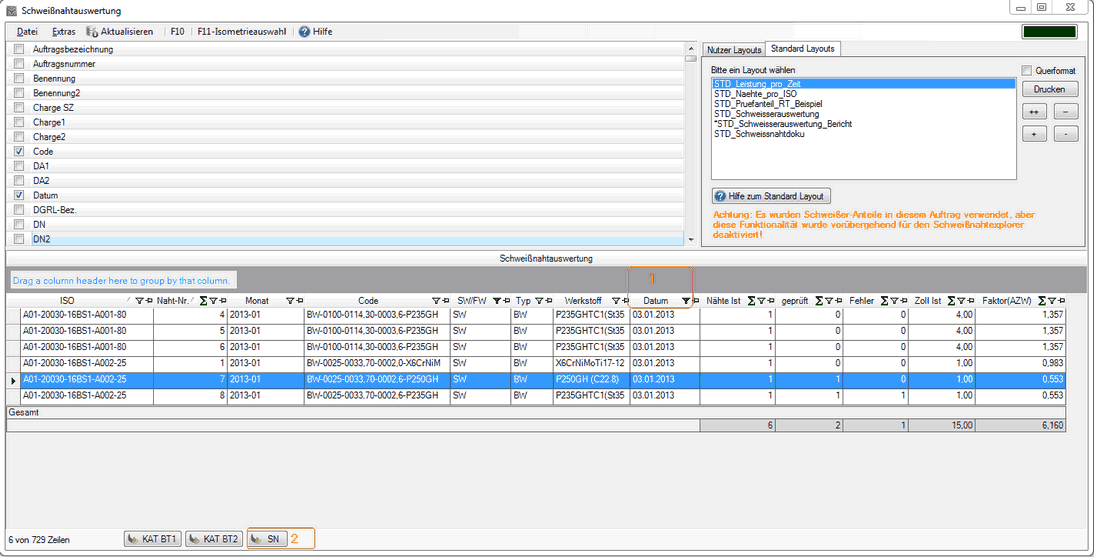

2.Filter auf alle Schweißnähte mit einem bestimmten Schweißdatum - > Navigation in die Schweißnahterfassung , um Korrektur vorzunehmen



Mit dem Schweißnahtexplorer können auch Schweißanteile für mehrere Schweißer einer Naht Berücksichtigung finden.

Es können individuelle Auswertungen mit speziellen Filtern , Sortierungen , Gruppierungen usw. erstellt werden.

Zum Umgang mit den Explorern wird neben den Ausführungen zur Programmbedienung auch ein Workshop angeboten . Bitte wenden Sie sich an Ihren Kundenberater.
