Anlegen neuer Stücklistenpositionen |

|
|
Anlegen neuer Stücklistenpositionen |
|

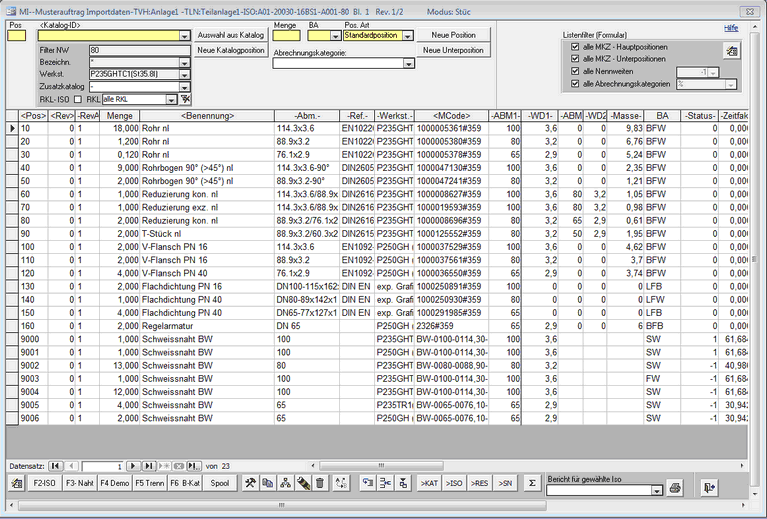

Stücklisten werden im Stücklistenformular angelegt.
Aufruf: „Stückliste->Stückliste bearbeiten“
Die Anzeige und Pflege der Stücklistenpositionen erfolgt je Isometrie/Blatt. Es ist zunächst sicherzustellen , dass die korrekte Auswahl getroffen wurde. Zum Wechseln in eine andere Isometrie wird die F2-Funktion genutzt. (siehe auch "Isometrieauswahl")
Vorgehensweise
1. Ausfüllen der Pflichtfelder
Pos: Position in der Stückliste
Katalog-ID: Materialcode aus dem auftragsspezifischen Bauteil- und Leistungskatalog
Menge: Menge der Stücklistenposition
2. Betätigen der Schaltfläche "Neue Position"
Alternativ kann bei Betätigung der Schaltfläche "Neue Unterposition" zur aktuell in der Tabelle gewählten Zeile eine Unterposition angelegt werden.
Nach dem Anlegen der Stücklistenposition erscheint diese in der Tabelle. Die gelben Eingabefelder für "Menge" und "Katalog-ID" werden geleert .
Die Positionsnummer wird automatisch um die im Auftragskopf eingestellte Schrittweite erhöht.
Zur Eingabe der Katalog-ID gibt es verschiedene Möglichkeiten:
1. Eingabe des Materialcodes einer vorhandenen Katalogposition über Tastatur (bei bekanntem Materialcode)
2. Nachschlagen einer vorhandenen Katalogposition über das gelbe Feld "Katalog-ID" - eventuell unter Verwendung der Filter
Diese Filter reduzieren die Auswahlliste für das Kombinationsfeld "Katalog-ID". Neben der Auswahl aus dem auftragsspezifischen Katalog können über das Feld "Zusatzkatalog" auch Katalogpositionen aus einem globalen Katalog eingeblendet werden.
Bei der Auswahl der Option "RKL-ISO" werden nur Katalogpositionen angezeigt , die der Hauptrohrklasse der ISO entsprechen.
Im Feld "Bezeichn." sind auch Jokerzeichen erlaubt. (Beispiel: "Reduz*" zeigt alle Bauteile an , deren Bezeichnung mit "Reduz" beginnt.)
3. Anlegen einer neuen Katalogposition über die Schaltfläche "Neue Katalogposition"
4. Auswahl einer vorhandenen Katalogposition über den Katalogbaum (Schaltfläche "Auswahl aus Katalog")
Nähere Informationen zur Verwendung von Katalogpositionen in Stücklisten -> Siehe "Bauteil und Leistungskataloge"
Nähere Informationen zum Stücklistenformular -> siehe Formular Stückliste
Grundsätzlich Bemerkungen zu Stücklistenpositionen
1. Es kann keine 2 verschiedenen Materialcodes zu einer Positionsnummer in der Stückliste geben.
2.Nachdem die Isometrie eine neue Revision erhalten hat , (Siehe Revision der Isometrie ) können vorhandene Stücklistenpositionen nicht mehr direkt geändert werden. (siehe Ändern von Stücklistenpositionen nach einer Revision)
